Bei der Auswahl eines Power-Adapters achten viele Anwender vor allem auf die Ausgangsspannung und die Leistung. Der Ausgangsstrom ist jedoch ebenso wichtig.
Die Stromangabe eines Power-Adapters gibt an, wie viel elektrischer Strom der Adapter unter den angegebenen Betriebsbedingungen für eine angeschlossene Last bereitstellen kann.
Das Verständnis des Ausgangsstroms hilft dabei, typische Fehler zu vermeiden – beispielsweise die Auswahl eines Adapters mit zu geringer Stromkapazität, die Verwechslung von Watt und Ampere oder die falsche Annahme, dass ein Power-Adapter mit höherer Stromangabe automatisch mehr Strom in das angeschlossene Gerät „hineindrückt“.
Ein geregelter Power-Adapter mit konstanter Ausgangsspannung zwingt einem Gerät normalerweise nicht seinen maximalen Nennstrom auf. Stattdessen nimmt die angeschlossene Last den Strom auf, den sie entsprechend ihren elektrischen Eigenschaften benötigt, vorausgesetzt, dass der Adapter die erforderliche Stromstärke bei der korrekten Spannung und mit den passenden elektrischen Eigenschaften bereitstellen kann.
Es gibt keinen allgemein gültigen Mindeststrom für jeden Power-Adapter. Je nach Anwendung können Adapter für sehr stromsparende elektronische Geräte oder für leistungsstärkere Systeme mit einem deutlich höheren Strombedarf ausgelegt sein.
Guangdong QINX Technology Co., Ltd. bietet AC/DC-Power-Adapter-Lösungen für unterschiedliche Stromanforderungen. Je nach Ausgangsspannung, Leistungsbereich, Produktarchitektur, Steckverbinder, Kabel, thermischem Design und Anwendungsanforderungen sind Lösungen mit einem Ausgangsstrom von bis zu 25 A möglich.

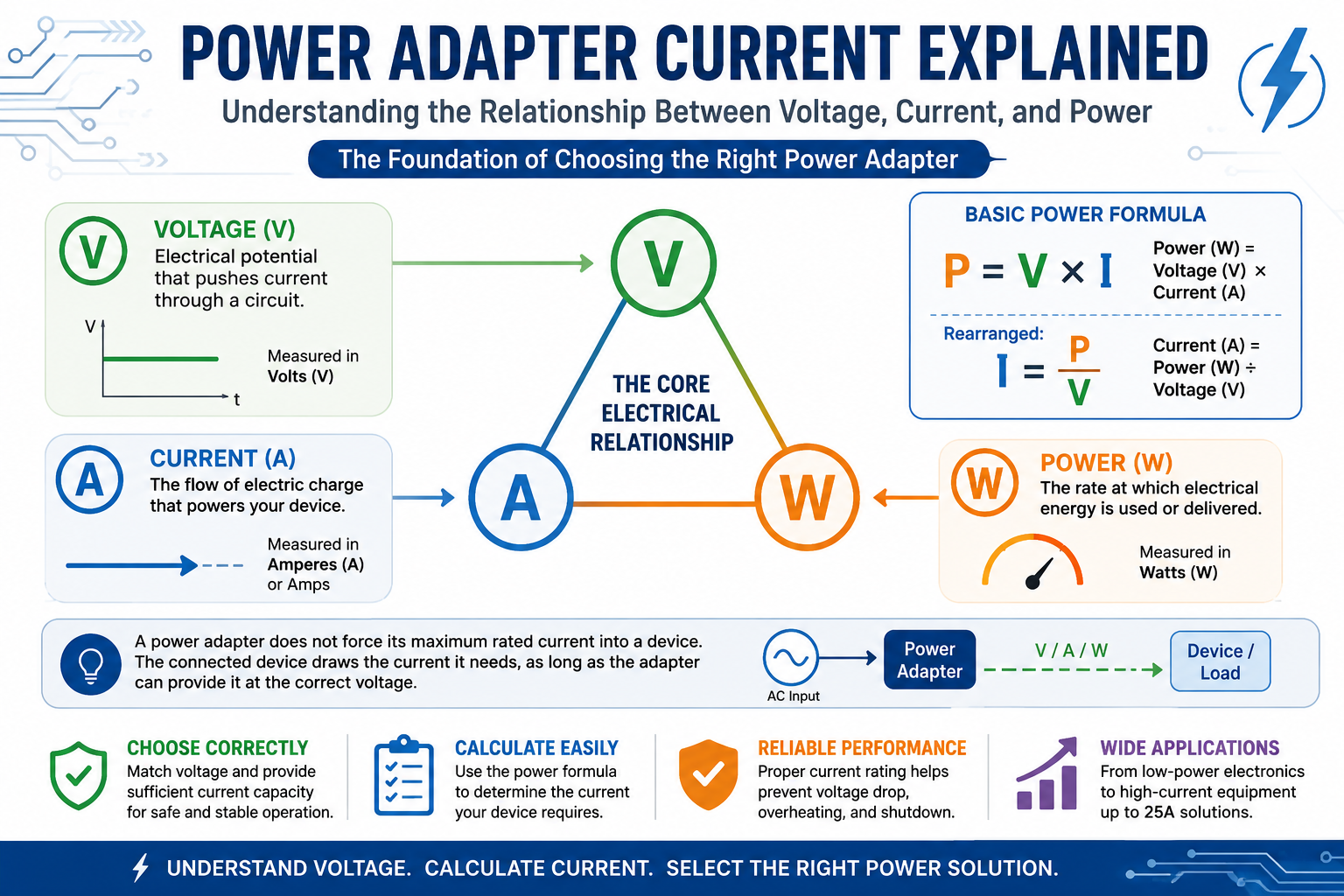

Dieser Leitfaden erklärt, was der Strom eines Power-Adapters bedeutet, wie Ampere, Volt und Watt zusammenhängen, wie der erforderliche Strom berechnet wird, wie die richtige Stromstärke ausgewählt wird, welche Probleme bei zu geringer Stromkapazität auftreten können und welche Faktoren bei der Entwicklung oder Beschaffung eines Power-Adapters berücksichtigt werden sollten.
Der Strom eines Power-Adapters bezeichnet die elektrische Stromstärke, die ein Power-Adapter bei seiner angegebenen Ausgangsspannung einer angeschlossenen Last bereitstellen kann.
Der Strom wird in Ampere, abgekürzt A, angegeben.
Beispiele:
Die Stromangabe ist normalerweise auf dem Typenschild des Power-Adapters oder im technischen Datenblatt angegeben.
Eine typische Spezifikation kann beispielsweise folgendermaßen aussehen:
Output: 12 V DC 5 A
Das bedeutet, dass der Power-Adapter für eine geregelte Gleichspannung von 12 V ausgelegt ist und unter den angegebenen Betriebsbedingungen bis zu 5 A bereitstellen kann.
Das bedeutet jedoch nicht, dass der Adapter jedem angeschlossenen Gerät dauerhaft 5 A zuführt.
Der tatsächlich fließende Strom hängt in erster Linie von den elektrischen Eigenschaften der angeschlossenen Last ab.
Nein, normalerweise nicht.
Dies ist eines der wichtigsten Konzepte bei der Auswahl eines Power-Adapters.
Angenommen, Sie haben einen:
12 V 5 A Power-Adapter
und schließen daran ein Gerät an, das Folgendes benötigt:
12 V 2 A
Bei einer herkömmlichen geregelten Last mit konstanter Eingangsspannung nimmt das Gerät normalerweise ungefähr den Strom auf, den es benötigt.
Die Angabe von 5 A beim Adapter beschreibt dessen verfügbare Stromkapazität und nicht einen Strom von 5 A, der dem Gerät zwingend zugeführt wird.
Vereinfacht ausgedrückt:
Nennstrom des Power-Adapters = maximal verfügbare Stromkapazität
und nicht:
Nennstrom des Power-Adapters = Strom, der immer in das Gerät fließt
Deshalb kann ein Power-Adapter mit höherer Stromkapazität häufig sicher für ein Gerät verwendet werden, sofern Ausgangsspannung, Polarität, Steckverbinder, Leistung und andere elektrische Eigenschaften kompatibel sind.
Die umgekehrte Situation ist problematischer.
Wenn ein Gerät 4 A benötigt, der ausgewählte Adapter aber nur für 2 A ausgelegt ist, kann der Adapter möglicherweise nicht genügend Strom bereitstellen.
Je nach Adapterdesign und Verhalten der Last können folgende Probleme auftreten:
Daher sollte die Stromkapazität immer gemeinsam mit der Ausgangsspannung und der erforderlichen Gesamtleistung betrachtet werden.
Wichtig:
Das Prinzip einer höheren Stromkapazität gilt hauptsächlich für herkömmliche geregelte Power-Adapter mit konstanter Ausgangsspannung. Batterieladegeräte, Konstantstrom-LED-Treiber, USB-C-PD-Systeme und andere spezielle Stromversorgungssysteme können nach anderen Regelverfahren arbeiten und müssen entsprechend ihren spezifischen Anforderungen bewertet werden.
Eine ausführlichere Erklärung finden Sie unter: Kann ich einen Power-Adapter mit höherer Amperezahl verwenden?

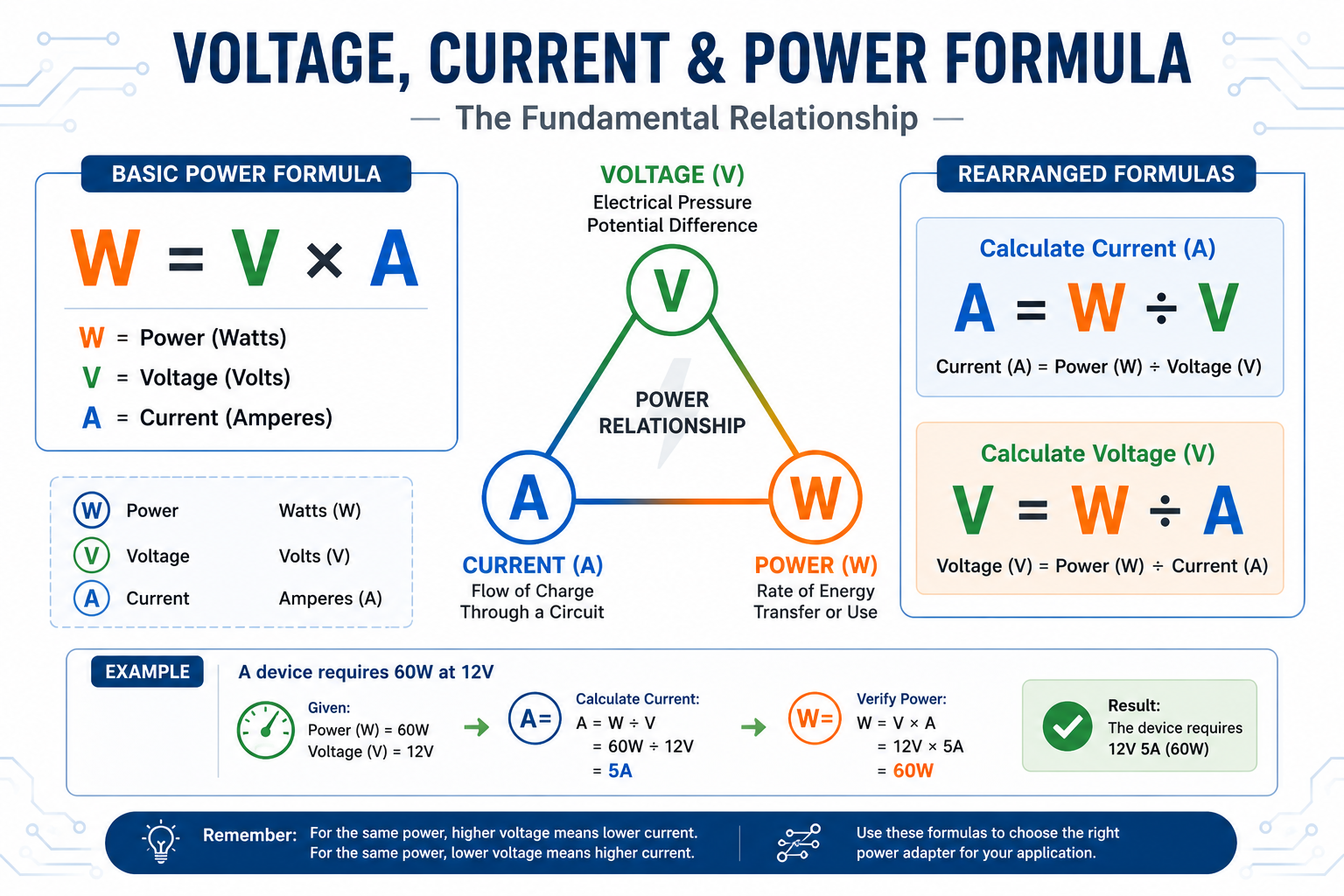

Spannung, Strom und Leistung sind eng miteinander verbundene elektrische Größen.
Die grundlegende Formel für die elektrische Leistung lautet:
Leistung (W) = Spannung (V) × Strom (A)
Daraus ergibt sich:
Strom (A) = Leistung (W) ÷ Spannung (V)
Wenn beispielsweise ein Gerät bei 12 V eine Leistung von 60 W benötigt:
60 W ÷ 12 V = 5 A
Ein 12-V-5-A-Power-Adapter verfügt somit über eine nominale maximale Ausgangsleistung von:
12 V × 5 A = 60 W
Ebenso gilt:
24 V × 5 A = 120 W
Dies zeigt, warum dieselbe Stromangabe nicht automatisch dieselbe Leistung bedeutet.
Ein 5-A-Adapter bei 12 V liefert:
12 V × 5 A = 60 W
Ein 5-A-Adapter bei 24 V liefert:
24 V × 5 A = 120 W
Daher sollte der Strom eines Power-Adapters niemals unabhängig von der Ausgangsspannung bewertet werden.
Strom und Leistung beschreiben unterschiedliche elektrische Eigenschaften.
Der Zusammenhang lautet:
W = V × A
|
Ausgangsspannung |
Ausgangsstrom |
Ungefähre Ausgangsleistung |
|---|---|---|
|
5 V |
2 A |
10 W |
|
9 V |
2 A |
18 W |
|
12 V |
2 A |
24 W |
|
12 V |
5 A |
60 W |
|
15 V |
4 A |
60 W |
|
19 V |
3,16 A |
60 W |
|
24 V |
5 A |
120 W |
|
24 V |
10 A |
240 W |
Die Tabelle zeigt einen wichtigen Punkt: Der erforderliche Strom hängt von der Spannung ab.
Ein Gerät mit einer Leistungsanforderung von 120 W könnte theoretisch unterschiedliche Kombinationen aus Spannung und Strom verwenden.
Zum Beispiel:
12 V × 10 A = 120 W
oder:
24 V × 5 A = 120 W
Die Leistung ist gleich, aber die erforderliche Spannung und Stromstärke sind unterschiedlich.
Deshalb sollte ein Power-Adapter niemals ausschließlich anhand der Wattzahl ausgewählt werden. Die erforderliche Ausgangsspannung und Stromstärke müssen ebenfalls überprüft werden.
Es gibt keinen allgemein gültigen Mindest-Ausgangsstrom für alle Power-Adapter.
Die geeignete Stromstärke hängt von der jeweiligen Anwendung ab.
Ein kleines elektronisches Gerät kann beispielsweise nur einen Bruchteil eines Ampere benötigen, während industrielle Geräte oder leistungsstärkere elektronische Systeme mehrere Ampere benötigen können.
Die entscheidende Frage lautet daher nicht:
„Wie hoch ist der Mindeststrom für einen Power-Adapter?“
Sondern:
„Wie viel Strom benötigt mein Gerät bei seiner angegebenen Betriebsspannung?“
Wenn ein Gerät beispielsweise Folgendes benötigt:
12 V 0,5 A
kann ein Power-Adapter entsprechend der Lastanforderung und mit einer geeigneten Auslegungsreserve ausgewählt werden.
Benötigt ein anderes Gerät:
12 V 8 A
ist dagegen ein deutlich höherer Strombereich erforderlich.
Daher sollte der Ausgangsstrom entsprechend der tatsächlichen Anwendung ausgewählt werden und nicht anhand eines allgemeinen Mindestwerts.
Es gibt keinen einheitlichen maximalen Strom für alle Arten von Power-Adaptern.
Der maximale Strom hängt unter anderem von folgenden Faktoren ab:
Für geeignete Anwendungen und Konfigurationen können die AC/DC-Power-Adapter-Lösungen von Guangdong QINX mit einem Ausgangsstrom von bis zu 25 A ausgelegt werden.
25 A sollte jedoch nicht als universelle Stromangabe für jeden Power-Adapter oder jede Spannungs-/Leistungskombination verstanden werden.
Eine theoretische elektrische Berechnung zeigt beispielsweise:
5 V × 25 A = 125 W
12 V × 25 A = 300 W
24 V × 25 A = 600 W
Diese Berechnungen zeigen die theoretische Leistung einer bestimmten Kombination aus Spannung und Strom. Sie bedeuten nicht, dass jede QINX-Power-Adapter-Plattform alle diese Kombinationen unterstützt.
Die verfügbaren Spannungs-, Strom- und Leistungskombinationen müssen bei QINX ebenfalls mit der jeweiligen Produktarchitektur und dem vorgesehenen Leistungsbereich übereinstimmen.
QINX AC/DC-Power-Adapter-Lösungen sind für Leistungen von bis zu 420 W ausgelegt, während der maximale Ausgangsstrom je nach spezifischer Konfiguration bis zu 25 A erreichen kann.

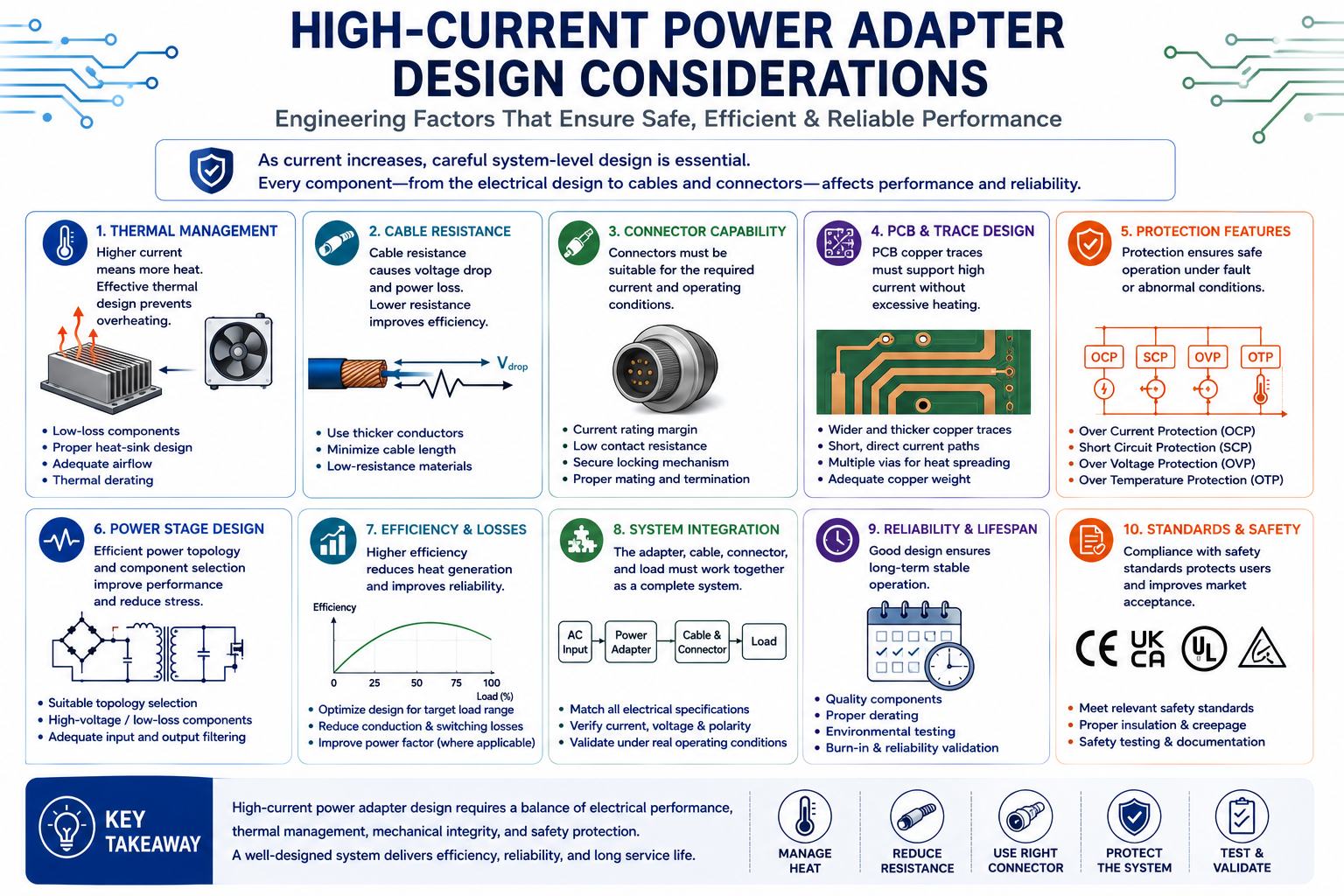

Mit zunehmendem Strom und zunehmender Leistung müssen unter anderem folgende Punkte stärker berücksichtigt werden:
Bei leistungsstärkeren AC/DC-Designs können außerdem Leistungsfaktorkorrektur (PFC) und weitere Anforderungen auf der Eingangsseite relevant sein. Dies hängt unter anderem vom Leistungsbereich, der Stromkonfiguration, dem Zielmarkt und den geltenden Normen ab.
Wenn die erforderliche Spannung und Leistung eines Geräts bekannt sind, kann der benötigte Strom berechnet werden.
Verwenden Sie:
Strom = Leistung ÷ Spannung
Angenommen, ein Gerät benötigt:
24 W bei 12 V
Berechnung:
24 W ÷ 12 V = 2 A
Der theoretisch erforderliche Strom beträgt somit 2 A.
Ein geeigneter Power-Adapter muss daher 12 V und eine ausreichende Stromkapazität für die Anwendung bereitstellen.
Angenommen, ein Gerät benötigt:
60 W bei 12 V
Berechnung:
60 W ÷ 12 V = 5 A
Der berechnete Strom beträgt 5 A.
Ein 12-V-Adapter mit unzureichender Stromkapazität wäre daher für diese Anwendung nicht geeignet.
Angenommen, ein Gerät benötigt:
120 W bei 24 V
Berechnung:
120 W ÷ 24 V = 5 A
Der erforderliche Strom beträgt 5 A.
Dies entspricht:
24 V 5 A / 120 W
Angenommen, ein Gerät benötigt:
240 W bei 24 V
Berechnung:
240 W ÷ 24 V = 10 A
Der berechnete Strom beträgt 10 A.
Dies ist bereits eine Anwendung mit relativ hohem Strombedarf und erfordert eine sorgfältigere Betrachtung von Kabeln, Steckverbindern, thermischem Design und Schutzfunktionen.
Die Formel:
W = V × A
erklärt diesen Zusammenhang.

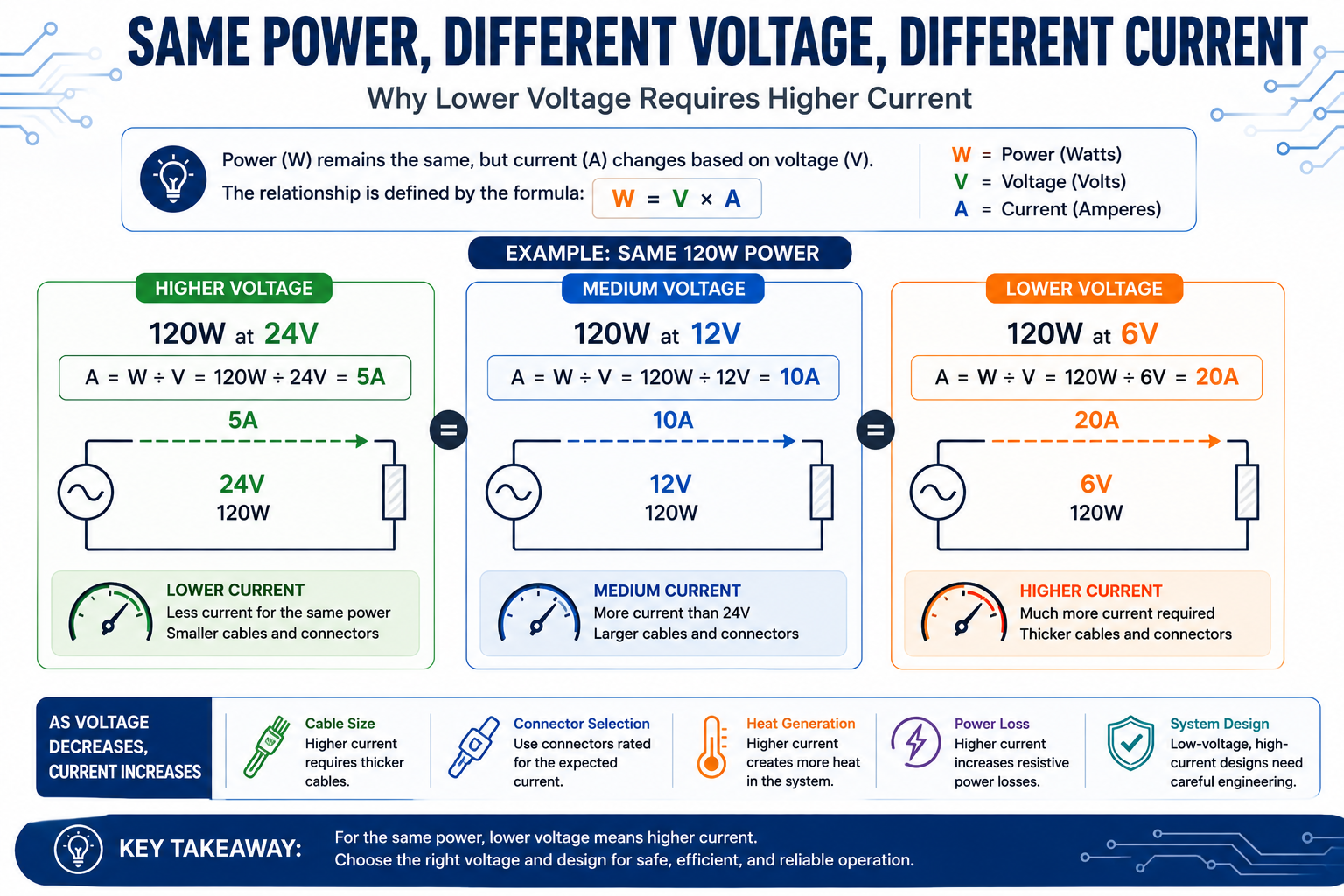

Bei gleicher Leistung muss der Strom steigen, wenn die Spannung sinkt.
Betrachten wir eine Last mit 120 W.
Bei 24 V:
120 W ÷ 24 V = 5 A
Bei 12 V:
120 W ÷ 12 V = 10 A
Bei 6 V:
120 W ÷ 6 V = 20 A
Die Leistung bleibt bei 120 W, aber der erforderliche Strom steigt deutlich, wenn die Spannung sinkt.
Dies ist besonders bei Anwendungen mit niedriger Spannung und hohem Strom wichtig.
Ein hoher Strom kann sich auf folgende Bereiche auswirken:
Bei Anwendungen mit hohem Strom sollte die Stromversorgung daher als Gesamtsystem betrachtet werden, anstatt lediglich ein Produkt mit einer höheren Amperezahl auszuwählen.

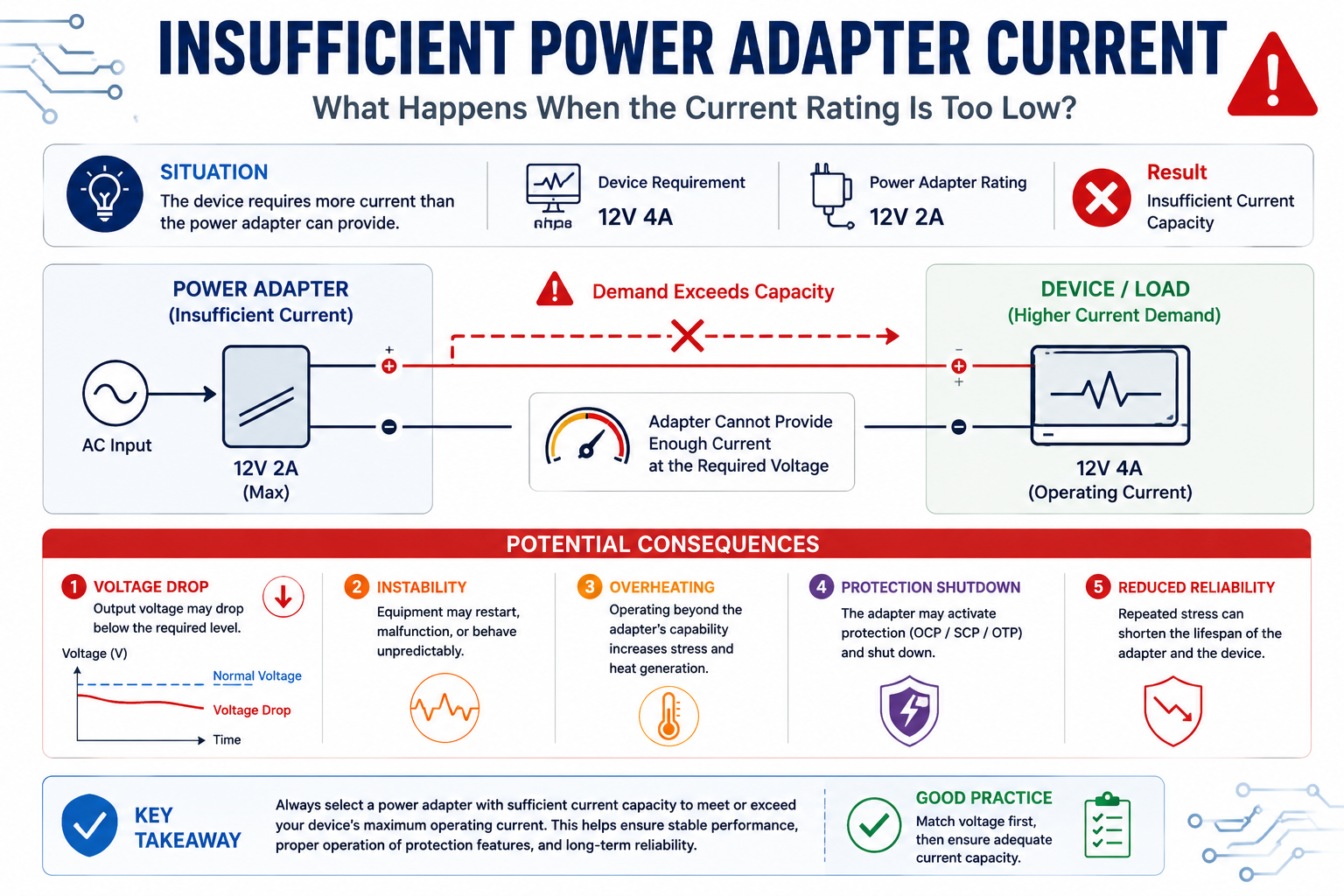

Die Verwendung eines Power-Adapters mit unzureichender Stromkapazität kann verschiedene Probleme verursachen.
Wenn eine Last mehr Strom benötigt, als der Adapter unter den vorgesehenen Bedingungen bereitstellen kann, kann die Ausgangsspannung je nach Adapterdesign und Schutzverhalten abfallen.
Das angeschlossene Gerät kann dadurch außerhalb seines vorgesehenen Spannungsbereichs betrieben werden.
Elektronische Geräte können beispielsweise wiederholt neu starten, sich abschalten oder unvorhersehbares Verhalten zeigen, wenn die Stromversorgung die erforderliche Leistung nicht stabil bereitstellen kann.
Der Betrieb eines Adapters über seiner vorgesehenen Stromkapazität kann zu einer erhöhten elektrischen und thermischen Belastung führen.
Ein ordnungsgemäß entwickelter Power-Adapter kann bei einer Überschreitung seines vorgesehenen Betriebsbereichs eine Schutzfunktion aktivieren.
Zu den Schutzfunktionen können gehören:
Ein wiederholter Betrieb nahe oder außerhalb der vorgesehenen Grenzen kann sich negativ auf die langfristige Zuverlässigkeit auswirken.
Aus diesem Grund sollte ein Power-Adapter mit ausreichender Kapazität ausgewählt werden, anstatt ihn bewusst zu knapp zu dimensionieren.

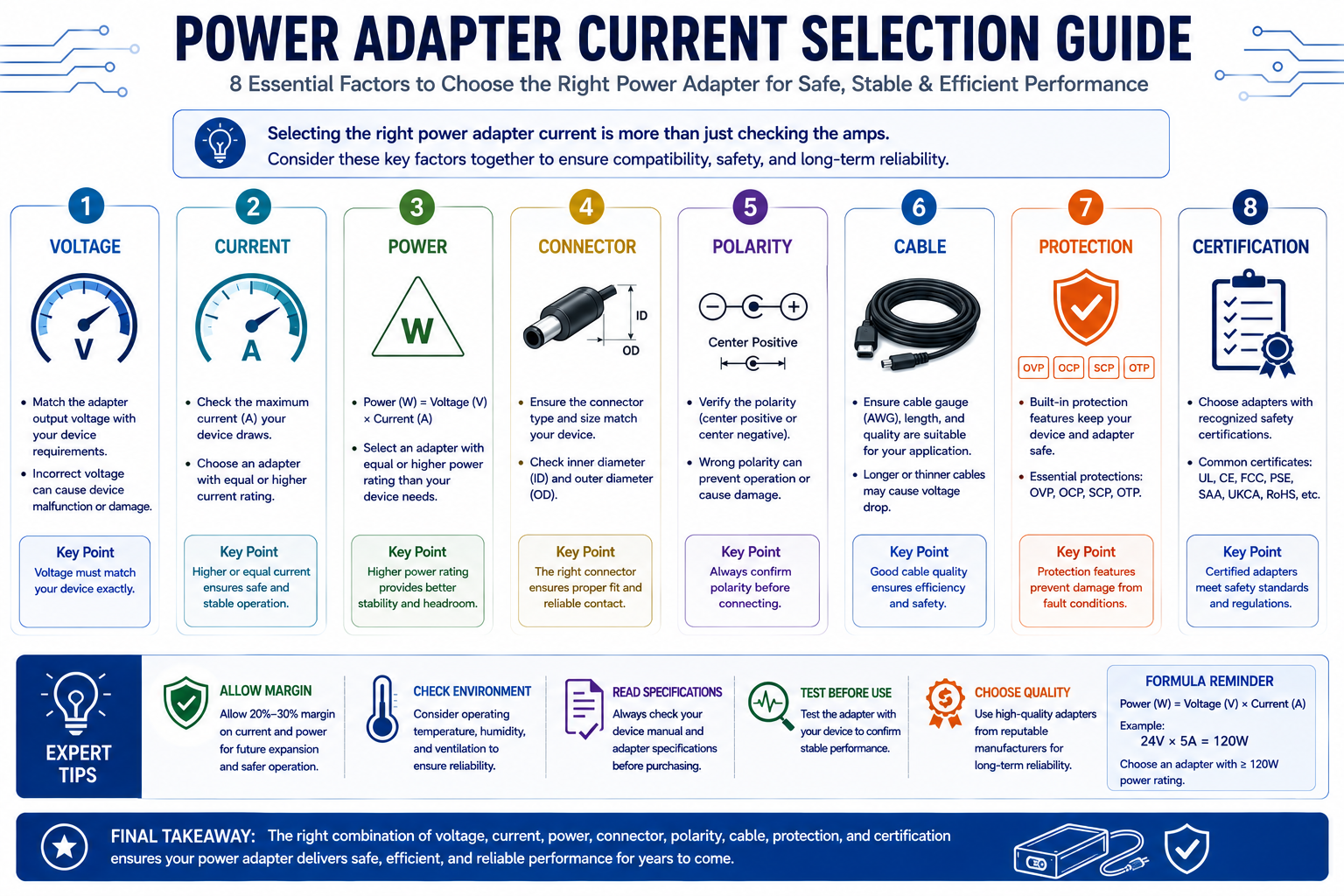

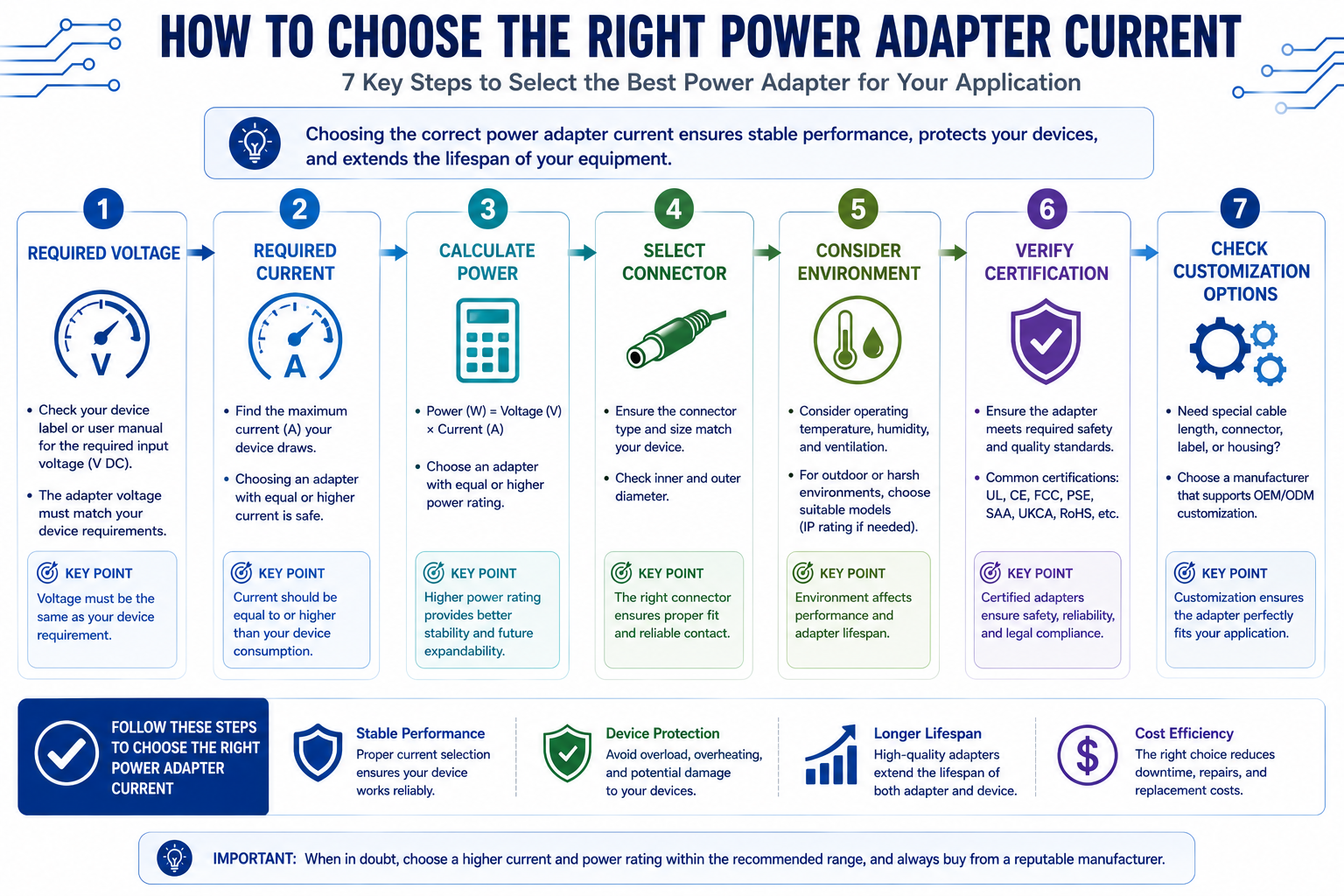

Die richtige Stromangabe hängt von der tatsächlichen Last ab.
Als allgemeines Auswahlprinzip sollte der Adapter über eine ausreichende Stromkapazität verfügen, um den maximal erwarteten Betriebsstrom des Geräts bereitzustellen. Dabei sollten auch Einschaltstrom, Lastschwankungen, Betriebsumgebung und die angegebenen Betriebsbedingungen des Adapters berücksichtigt werden.
Wenn ein Gerät beispielsweise Folgendes benötigt:
12 V 3 A
sollte kein:
12 V 2 A
Adapter ausgewählt werden.
Ein 12-V-3-A-Adapter erfüllt die nominale Stromanforderung.
Je nach Anwendung kann auch eine Lösung mit höherer Stromkapazität sinnvoll sein, sofern alle anderen Spezifikationen kompatibel sind.
Eine höhere Stromangabe ersetzt jedoch nicht die Prüfung der vollständigen elektrischen Spezifikation.
Überprüfen Sie immer:
Eine geeignete Stromreserve sollte entsprechend der Anwendung bestimmt werden. Es sollte nicht für jedes Power-Adapter-Projekt pauschal derselbe Prozentsatz verwendet werden.
Normalerweise nicht.
Die Stromangabe eines Power-Adapters beschreibt, wie viel Strom er bereitstellen kann.
Sie bestimmt normalerweise nicht exakt, wie viel Strom die angeschlossene Last tatsächlich aufnimmt.
Nehmen wir beispielsweise ein Gerät, das Folgendes benötigt:
12 V 2 A
Ein kompatibler:
12 V 2 A
Adapter kann den erforderlichen Strom bereitstellen.
Ein kompatibler:
12 V 5 A
Adapter verfügt über eine höhere Stromkapazität.
Das Gerät wird jedoch nicht automatisch zu einer 5-A-Last, nur weil der Adapter mit 5 A spezifiziert ist.
Das Gerät bestimmt seinen Betriebsstrom anhand seiner eigenen elektrischen Eigenschaften.
Dieses Prinzip setzt jedoch voraus, dass Spannung, Polarität, Steckverbinder und andere elektrische Spezifikationen korrekt sind und dass es sich um eine herkömmliche geregelte Last mit konstanter Eingangsspannung handelt.
Eine ausführliche Erklärung finden Sie unter: Kann ich einen Power-Adapter mit höherer Amperezahl verwenden?

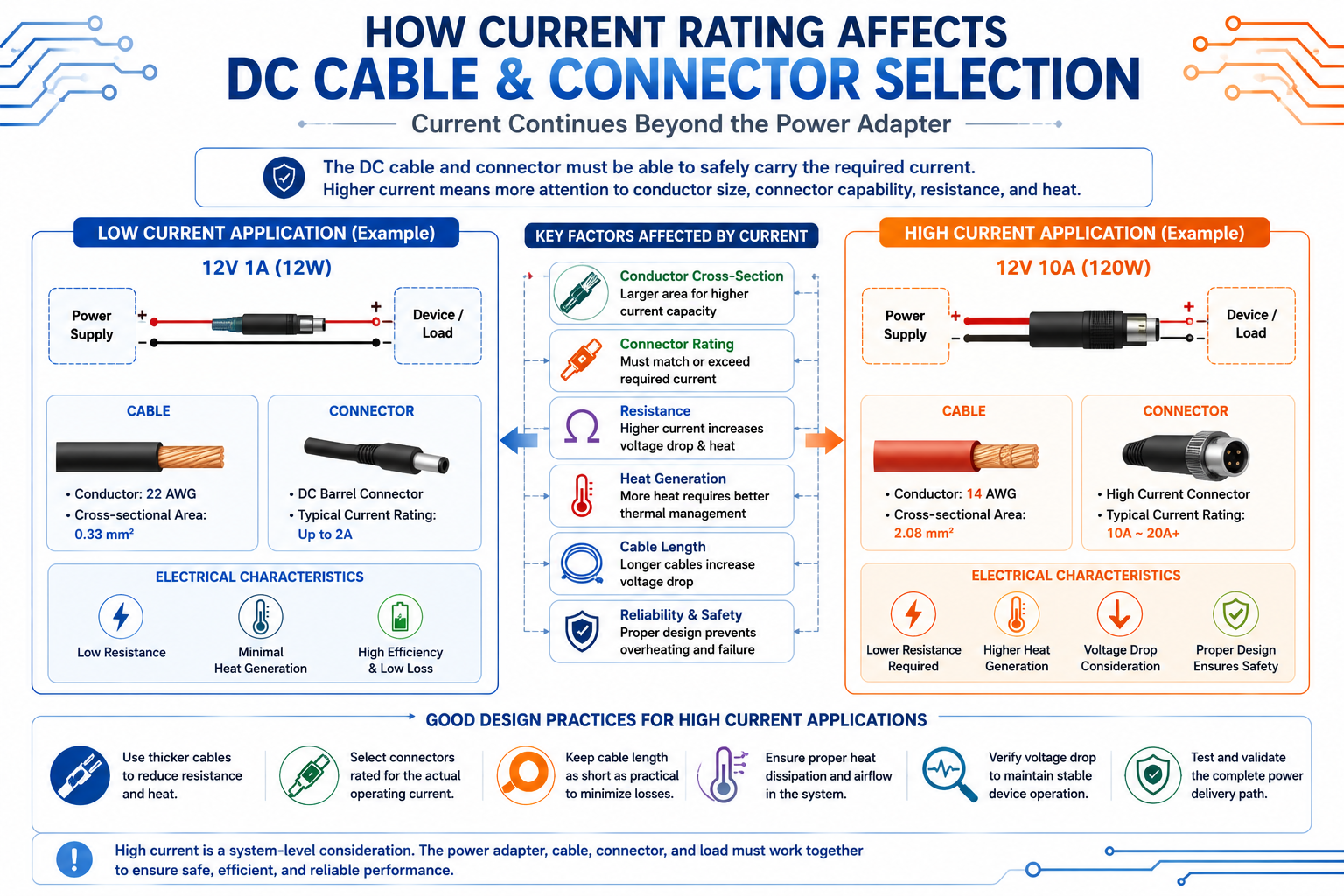

Der Strom endet nicht am Ausgang des Power-Adapters.
Auch das DC-Kabel und der Steckverbinder müssen für den erforderlichen Strom geeignet sein.
Dies ist insbesondere bei Anwendungen mit höherem Strom wichtig.
Ein elektronisches Produkt mit geringem Strombedarf kann beispielsweise einen relativ kleinen DC-Steckverbinder und ein dünneres Kabel verwenden.
Eine Anwendung mit höherem Strom kann dagegen Folgendes erfordern:
Das Kabel besitzt einen elektrischen Widerstand.
Wenn Strom durch einen Widerstand fließt, wird elektrische Leistung in Form von Wärme dissipiert.
Daher werden Kabel- und Steckverbinderdesign mit zunehmendem Strom immer wichtiger.
Bei einem Power-Adapter mit hohem Ausgangsstrom reicht es deshalb möglicherweise nicht aus, lediglich folgende Angaben zu definieren:
Spannung + Ampere
Eine vollständige technische Spezifikation sollte auch das gesamte Kabel- und Steckverbindersystem berücksichtigen.
Weitere Informationen zur Auswahl von Steckverbindern finden Sie unter Häufige DC-Steckverbindertypen erklärt.
Der Strom kann nicht unabhängig von der Spannung bewertet werden.
Angenommen, ein Gerät benötigt:
24 V 5 A
Dies entspricht:
24 V × 5 A = 120 W
Ein:
12 V 10 A
Adapter liefert theoretisch ebenfalls:
120 W
Das macht ihn jedoch nicht zu einem geeigneten Ersatz.
Die erforderliche Spannung ist unterschiedlich.
Deshalb reicht es bei der Auswahl eines Power-Adapters nicht aus, nur die Wattzahl abzugleichen.
Der Auswahlprozess sollte mit der erforderlichen Ausgangsspannung beginnen. Anschließend müssen der erforderliche Strom und die Leistung überprüft werden.
Weitere Informationen zur Auswahl der Ausgangsspannung finden Sie unter Power-Adapter-Spannung erklärt.

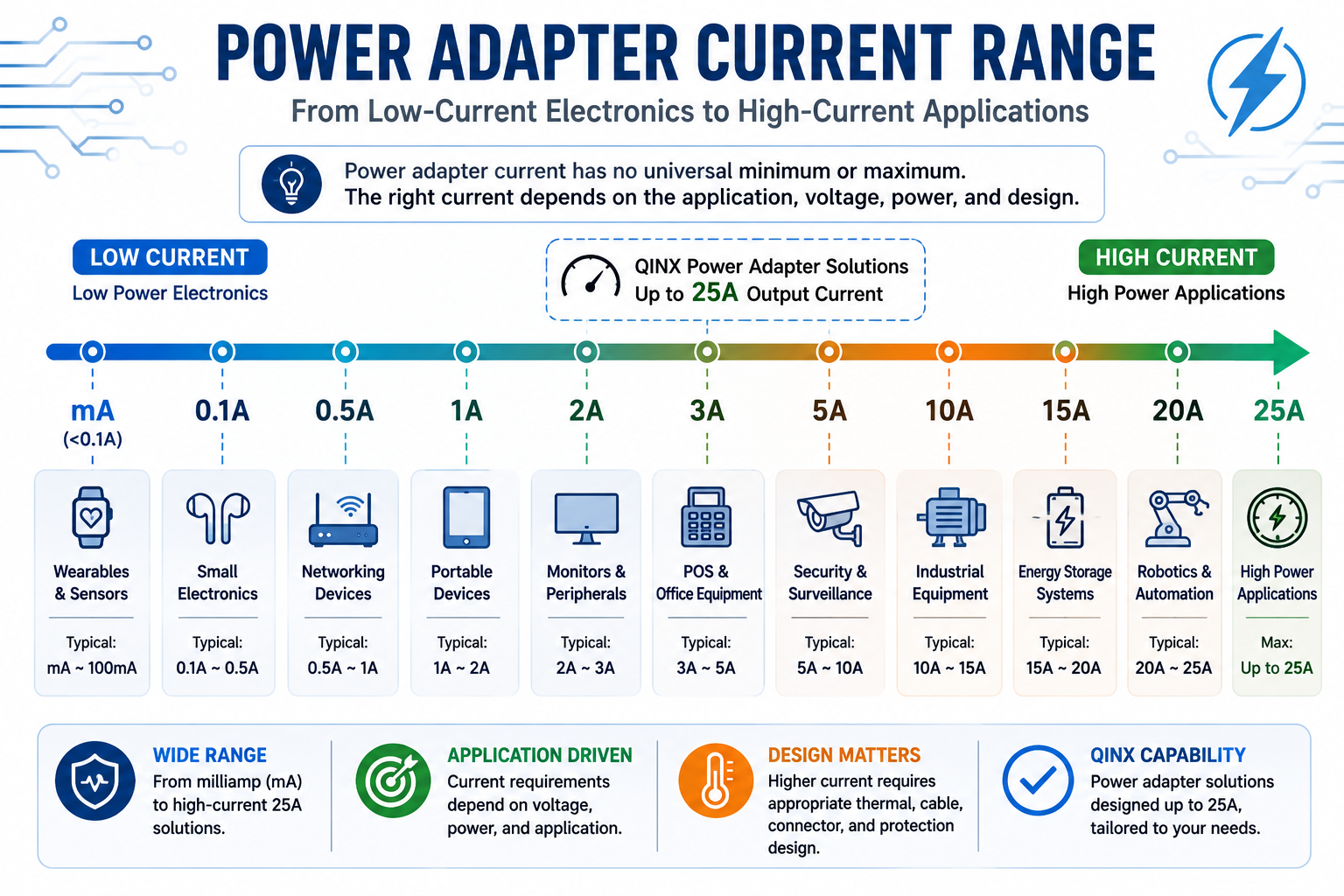

Es gibt keine einzelne Standard-Stromstärke, die für jede Anwendung geeignet ist.
Je nach Spannung und Leistungsbereich können Power-Adapter für unterschiedliche Strombereiche ausgelegt werden.
Häufige Beispiele sind:
Die tatsächlich verfügbare Kombination aus Spannung, Strom, Leistung, Steckverbinder, Gehäuse und Zertifizierung hängt vom jeweiligen Produktdesign ab.
Guangdong QINX unterstützt AC/DC-Power-Adapter-Konfigurationen für verschiedene Ausgangsspannungen und Leistungsbereiche, darunter Wandadapter, Desktop-Adapter, austauschbare Lösungen und kundenspezifische Ausführungen.
Für Standardprodukte besuchen Sie AC/DC-Netzadapter.

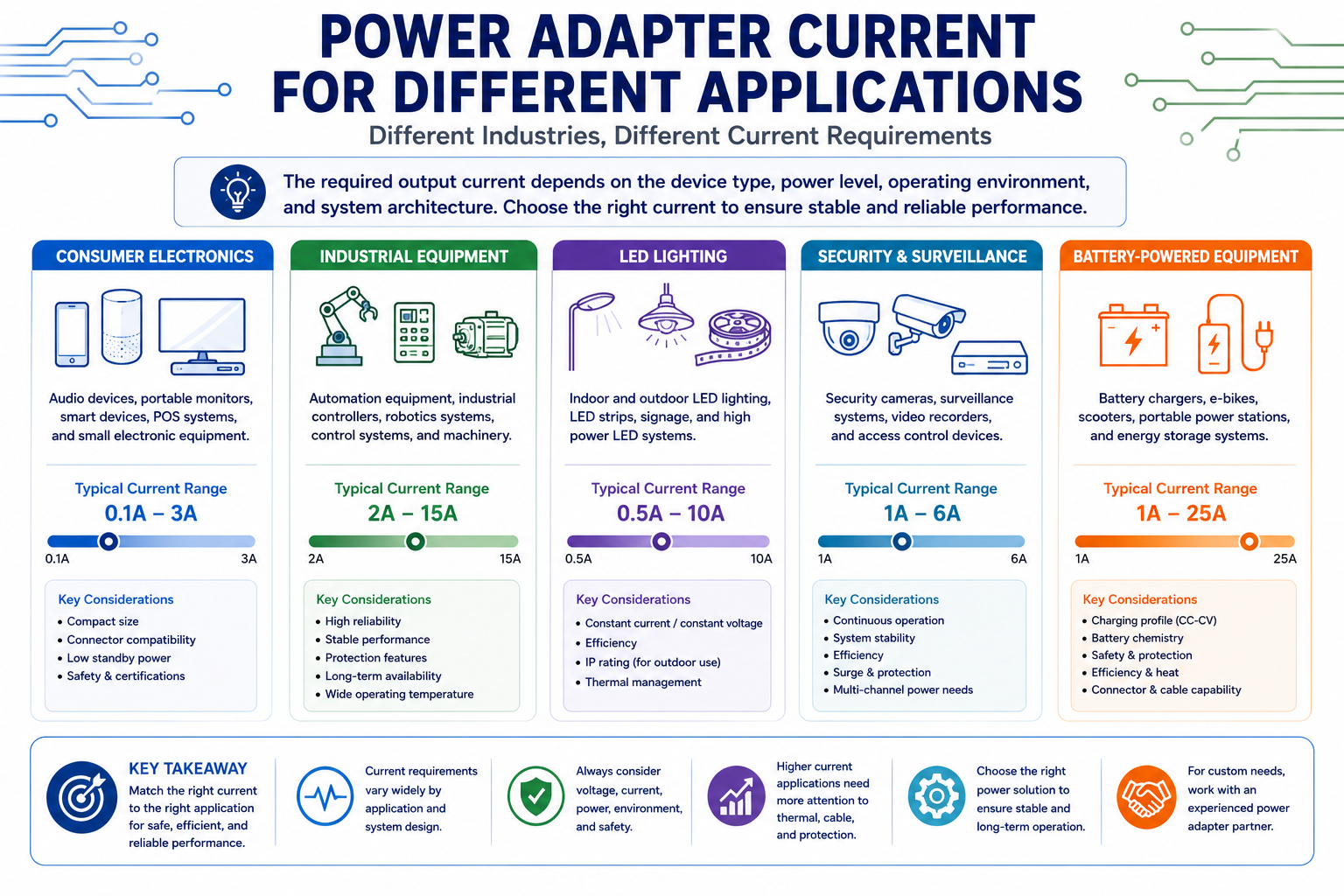

Unterschiedliche Branchen stellen unterschiedliche Anforderungen an Leistung und Strom.
Unterhaltungselektronische Geräte benötigen häufig eine niedrige bis mittlere Leistung.
Typische Anwendungen sind beispielsweise:
Bei diesen Anwendungen können Steckverbinder-Kompatibilität, kompakte Bauweise, Wirkungsgrad und stabile Ausgangsleistung besonders wichtig sein.
Relevante Anwendungsseiten:
Industriegeräte können einen deutlich höheren Leistungsbedarf haben.
Zu den Anwendungen gehören beispielsweise:
Bei diesen Anwendungen können Stromkapazität, Zuverlässigkeit, Schutzfunktionen, Betriebsumgebung, thermisches Design und langfristige Verfügbarkeit die Auswahl des Power-Adapters beeinflussen.
Weitere Informationen finden Sie unter Netzteil für Industrieanlagen.
LED-Systeme können abhängig von der jeweiligen Beleuchtungskonfiguration sehr unterschiedliche Ausgangsströme benötigen.
Für den Außenbereich oder anspruchsvolle Umgebungen können außerdem Wasserdichte Netzteile erforderlich sein.
Sicherheitskameras und Überwachungssysteme können je nach Systemkonfiguration unterschiedliche Leistungsanforderungen haben.
Ein zentralisiertes System kann andere Anforderungen aufweisen als eine einzelne Kamera.
Beispielsweise können NVR-Systeme und CCTV-Kameras unterschiedliche Stromversorgungsarchitekturen benötigen.
Weitere Informationen finden Sie unter Netzteil für CCTV-Sicherheitskameras.
Batteriebetriebene Geräte verwenden häufig ein spezielles Batterieladegerät anstelle eines herkömmlichen Power-Adapters mit fest definierter Ausgangsspannung.
Bei solchen Anwendungen ist der Strom Teil des Ladeprofils und muss gemeinsam mit Batterietechnologie, Ladespannung, Lademethode und Batteriekonfiguration bewertet werden.
Für Anwendungen mit wiederaufladbaren Batterien finden Sie weitere Informationen unter So wählen Sie das richtige Batterieladegerät aus.

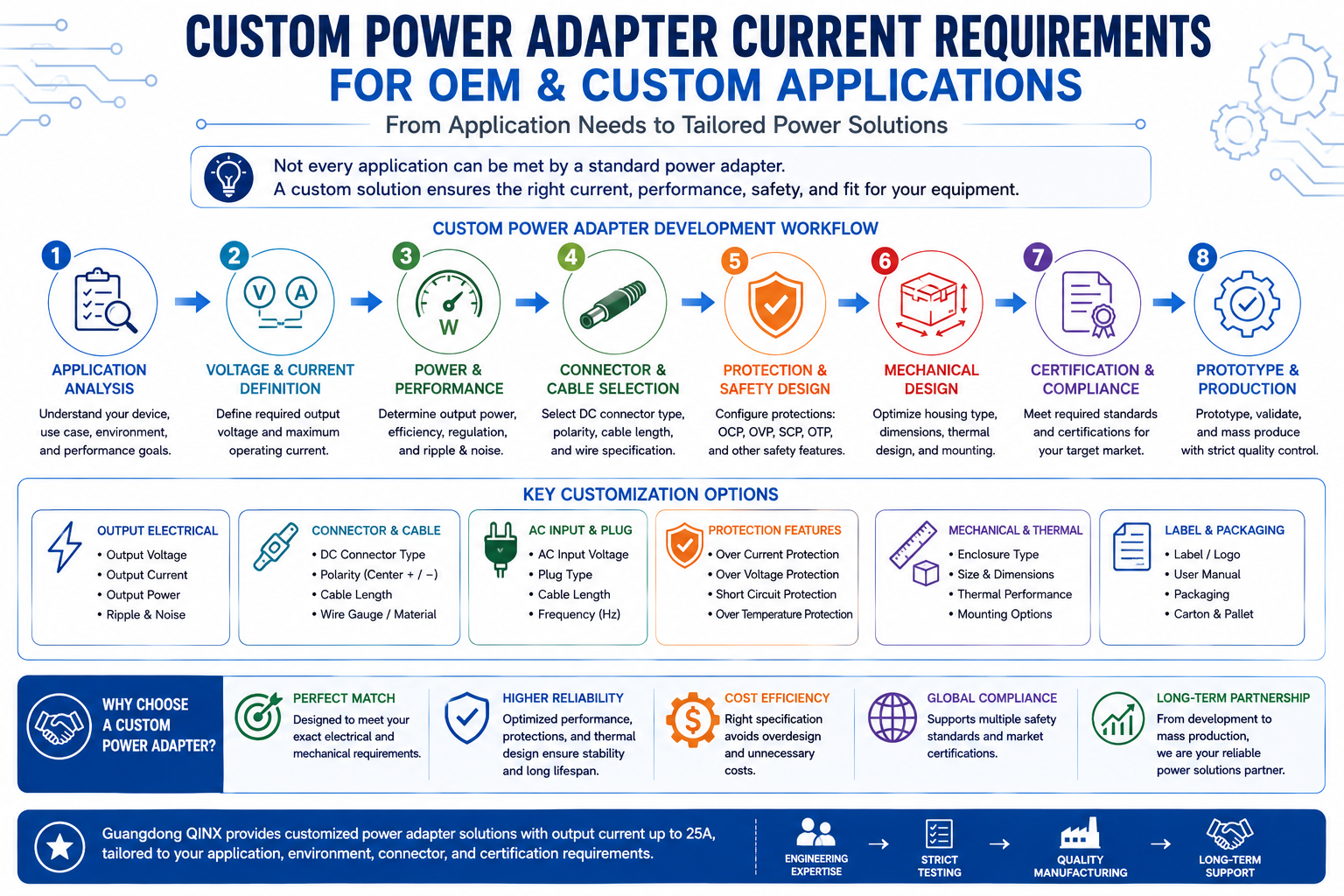

Standardadapter eignen sich für viele Anwendungen. Einige Geräte benötigen jedoch eine individuell konfigurierte Stromversorgung.
Ein kundenspezifisches Projekt kann beispielsweise eine bestimmte Kombination aus folgenden Anforderungen benötigen:
Ein Gerätehersteller kann beispielsweise einen:
24-V-Power-Adapter mit hohem Ausgangsstrom
benötigen, der zusätzlich über einen bestimmten Steckverbinder, eine definierte Kabellänge, ein bestimmtes Gehäuse und eine bestimmte Zertifizierungskonfiguration verfügt.
In diesem Fall reicht die Auswahl eines Standardadapters möglicherweise nicht aus, um alle mechanischen und elektrischen Anforderungen zu erfüllen.
Guangdong QINX kann anwendungsspezifische Anforderungen für AC/DC-Power-Adapter-Projekte bewerten und geeignete Konfigurationen auf Basis der Anforderungen des jeweiligen Geräts entwickeln.
Für OEM-Kunden beginnt der Prozess normalerweise mit der Analyse der Anwendung und der elektrischen Spezifikationen, bevor die geeignete Stromversorgungsarchitektur bestimmt wird.
Für anwendungsspezifische Anforderungen erfahren Sie mehr über unsere kundenspezifischen Netzteile-Lösungen.
Für Unternehmen, die einen langfristigen Fertigungspartner suchen, erfahren Sie mehr über unsere Leistungen als Hersteller von Netzteilen.
Wenn der Ausgangsstrom relativ hoch wird, gewinnen verschiedene technische Faktoren zunehmend an Bedeutung.
Ein höherer Strom führt im Allgemeinen zu höheren Anforderungen an das thermische Design.
Gehäuse, Komponenten, Leiterplatte, Transformator, Kabel und Steckverbinder müssen als Teil des gesamten Wärmemanagements betrachtet werden.
Der Widerstand eines Kabels kann Spannungsabfall und Wärmeentwicklung verursachen.
Daher wird die Auswahl des Kabels mit zunehmendem Strom immer wichtiger.
Ein Steckverbinder muss für den erforderlichen Strom geeignet sein.
Ein Steckverbinder, der mechanisch zu einem DC-Stecker passt, ist nicht automatisch für jede Anwendung mit hohem Strom geeignet.
Auch Kontaktwiderstand und Temperaturanstieg sollten berücksichtigt werden.
Anwendungen mit höherem Strom sollten auf geeignete Schutzfunktionen geprüft werden, beispielsweise:
Die genaue Konfiguration der Schutzfunktionen hängt von der Produktarchitektur und den Anforderungen der jeweiligen Anwendung ab.
Mit steigender Leistung können zusätzliche technische Anforderungen an das gesamte AC/DC-Design entstehen.
Bei leistungsstärkeren AC/DC-Produkten sollten Kunden die vollständigen Anforderungen an Eingang und Ausgang mit dem Hersteller abstimmen, anstatt ein Produkt ausschließlich anhand der Stromangabe auszuwählen.
Abhängig von Leistungsniveau, Eingangsspannung, Zielmarkt und geltenden Anforderungen kann auch eine Leistungsfaktorkorrektur (PFC) erforderlich sein.
Der einfachste Weg zur Auswahl der richtigen Stromstärke besteht darin, systematisch vorzugehen.
Prüfen Sie das Typenschild, Datenblatt, Benutzerhandbuch oder den Originaladapter des Geräts.
Die Ausgangsspannung des Ersatzadapters sollte der angegebenen Eingangsspannung des Geräts entsprechen, sofern das Gerät nicht ausdrücklich einen alternativen Spannungsbereich unterstützt.
Suchen Sie nach Angaben wie:
12 V 3 A
oder:
24 V 5 A
Wenn der Hersteller einen maximalen Betriebsstrom, Einschaltstrom oder eine empfohlene Adapterleistung angibt, sollten diese Angaben berücksichtigt werden.
Verwenden Sie:
W = V × A
Beispiel:
24 V × 5 A = 120 W
Damit kann die erforderliche Lastleistung mit der Nennleistung des Power-Adapters verglichen werden.
Überprüfen Sie:
Ein Steckverbinder, der mechanisch passt, ist nicht automatisch elektrisch geeignet.
Bestimmen Sie, ob der Adapter eingesetzt wird:
Die Betriebsumgebung kann thermische Leistung, Gehäuseanforderungen, Schutzfunktionen und Zuverlässigkeit beeinflussen.
Abhängig vom Zielmarkt und der Anwendung können Zertifizierungs- und regulatorische Anforderungen gelten.
Mögliche Anforderungen umfassen:
Guangdong QINX kann Anforderungen an Zertifizierungen und Produktkonfigurationen entsprechend Zielmarkt und Anwendung abstimmen.
Wenn ein Standardprodukt die Anforderungen an Strom, Steckverbinder, Kabellänge, mechanische Abmessungen, Betriebsumgebung oder Zertifizierung nicht erfüllt, kann ein kundenspezifischer Power-Adapter die bessere Lösung sein.
Für anwendungsspezifische Anforderungen erfahren Sie mehr über OEM- und kundenspezifische Stromversorgungsfertigung.
Vor dem Kauf oder der Spezifikation eines Power-Adapters sollten folgende Punkte überprüft werden:
Wenn der erforderliche Strom nicht eindeutig ist, sollte das Datenblatt des Originalgeräteherstellers geprüft oder der Geräteentwickler konsultiert werden.
Der erforderliche Strom sollte nicht allein anhand der physischen Größe des Geräts geschätzt werden.
5 A bedeutet, dass der Power-Adapter unter den angegebenen Betriebsbedingungen für einen Ausgangsstrom von bis zu 5 Ampere ausgelegt ist.
Das bedeutet nicht, dass jedes angeschlossene Gerät automatisch 5 A aufnimmt.
Bei gleicher Ausgangsspannung verfügt ein 5-A-Adapter über eine höhere Stromkapazität als ein 3-A-Adapter.
Ob er für ein bestimmtes Gerät geeignet ist, hängt jedoch auch von Spannung, Polarität, Steckverbinder, Leistung und weiteren Spezifikationen ab.
Ein Adapter mit höherer Stromkapazität kann bei einer herkömmlichen geregelten Last mit konstanter Ausgangsspannung häufig geeignet sein, wenn Ausgangsspannung und andere elektrische Spezifikationen kompatibel sind.
Die vollständigen Anforderungen des Geräts sollten jedoch immer überprüft werden.
Eine ausführlichere Erklärung finden Sie unter Kann ich einen Power-Adapter mit höherer Amperezahl verwenden?.
→ Resources > Blog > Power Adapter Guide > Can I Use A Higher Amp Power Adapter?
Je nach Adapterdesign und Lastverhalten können Spannungsabfall, Instabilität, Überhitzung oder eine Abschaltung durch Schutzfunktionen auftreten.
Nein.
25 A beschreibt die maximale Nennstromkapazität des Adapters unter den angegebenen Bedingungen.
Wie viel Strom tatsächlich fließt, wird durch die angeschlossene Last bestimmt.
Die AC/DC-Power-Adapter-Lösungen von Guangdong QINX können je nach Ausgangsspannung, Leistungsbereich, Produktarchitektur, Steckverbinder, Kabel, thermischen Anforderungen und Anwendung mit einem Ausgangsstrom von bis zu 25 A ausgelegt werden.
Die genaue Kombination aus Spannung, Strom und Leistung sollte immer anhand der Projektspezifikation bestätigt werden.
Die Auswahl eines Power-Adapters sollte nicht allein anhand der Amperezahl erfolgen.
Die wichtigsten Faktoren sollten gemeinsam bewertet werden:
Die Ausgangsspannung des Adapters muss der erforderlichen Eingangsspannung des Geräts entsprechen.
Der Adapter sollte über eine ausreichende Stromkapazität verfügen, um den maximal erwarteten Betriebsstrom des Geräts bereitzustellen.
Die Leistung kann mit folgender Formel berechnet werden:
Leistung (W) = Spannung (V) × Strom (A)
Typ und Abmessungen des Steckverbinders müssen mit dem Gerät kompatibel sein.
Die DC-Polarität muss korrekt sein.
Eine häufig verwendete Konfiguration ist beispielsweise:
Center Positive / Innenkontakt positiv
Die Polarität sollte jedoch immer überprüft und nicht einfach vorausgesetzt werden.
Kabelquerschnitt, Länge, Steckerkonfektionierung und Strombelastbarkeit müssen für die jeweilige Anwendung geeignet sein.
Je nach Anwendung können folgende Schutzfunktionen erforderlich sein:
Die erforderlichen Zertifizierungen hängen vom Zielmarkt, Produkttyp, Anwendungsbereich und den geltenden Vorschriften ab.
Der Strom eines Power-Adapters bezeichnet die elektrische Stromstärke, die ein Adapter unter den angegebenen Betriebsbedingungen für eine angeschlossene Last bereitstellen kann.
Der wichtigste Zusammenhang lautet:
Leistung = Spannung × Strom
oder:
W = V × A
Es gibt keinen allgemein gültigen Mindeststrom für alle Power-Adapter. Die geeignete Stromstärke hängt vom angeschlossenen Gerät und dessen Betriebsanforderungen ab.
Auf der anderen Seite kann der Strom bei spezialisierten Anwendungen deutlich höher sein. Guangdong QINX unterstützt AC/DC-Power-Adapter-Lösungen mit Ausgangsstromdesigns von bis zu 25 A, abhängig von Spannung, Leistung, Steckverbinder, thermischem Design, Produktarchitektur und Anwendungsanforderungen.
Gleichzeitig sollte der maximale Strom niemals unabhängig von der maximalen Leistung einer bestimmten Produktplattform betrachtet werden.
Die AC/DC-Power-Adapter-Lösungen von QINX sind für Leistungen von bis zu 420 W ausgelegt. Die tatsächlich verfügbare Kombination aus Spannung und Strom wird durch die jeweilige Produktkonfiguration bestimmt.
Bei der Auswahl eines Power-Adapters sollte daher nicht nur auf die Amperezahl geachtet werden.
Bewerten Sie immer:
Spannung + Strom + Leistung + Steckverbinder + Polarität + Kabel + Schutzfunktionen + Zertifizierung
Für Standardanforderungen besuchen Sie unsere AC/DC-Netzadapter.
Für anwendungsspezifische Anforderungen besuchen Sie unsere ANWENDUNG.
Für OEM- und kundenspezifische Projekte erfahren Sie mehr über unsere Kundenspezifische Netzteile-Lösungen.
Wenn die elektrischen Anforderungen klar definiert sind, wird die Auswahl des richtigen Power-Adapters deutlich einfacher: Stimmen Sie die Spannung ab, stellen Sie eine ausreichende Stromkapazität bereit, überprüfen Sie die vollständigen elektrischen und mechanischen Spezifikationen und wählen Sie eine Stromversorgung, die für die tatsächliche Anwendung ausgelegt ist.
