Die Spannung wird gemessen in Volt (V) und beschreibt die elektrische Potenzialdifferenz zwischen zwei Punkten.
Bei einem herkömmlichen AC/DC-Netzteil ist die Ausgangsspannung eine der wichtigsten Spezifikationen, da sie die nominale Gleichspannung bestimmt, die an das Gerät abgegeben wird.
Ein Netzteil kann beispielsweise wie folgt spezifiziert werden:
Eingang: 100–240 V Wechselstrom, 50/60 Hz
Ausgabe: 12 V Gleichstrom, 5 A
Leistung: 60 W
Der Adapter nimmt Wechselstrom aus der Steckdose auf und wandelt ihn in geregelten Gleichstrom für das angeschlossene Gerät um.
Der 12 V Die Spezifikation ist die Nennausgangsspannung des Adapters.
Wenn das Gerät 12 V Gleichstrom benötigt, ist ein 12-V-Adapter normalerweise der geeignete Ausgangspunkt für die Kompatibilitätsprüfung.
Im Gegensatz dazu ist es normalerweise nicht akzeptabel, einen 12V-Adapter durch einen 24V-Adapter zu ersetzen, nur weil beide Adapter möglicherweise über eine ausreichende Wattzahl verfügen.
Deshalb ist das Verständnis der Ausgangsspannung beim Kauf, Austausch oder der Entwicklung eines Netzteils unerlässlich.

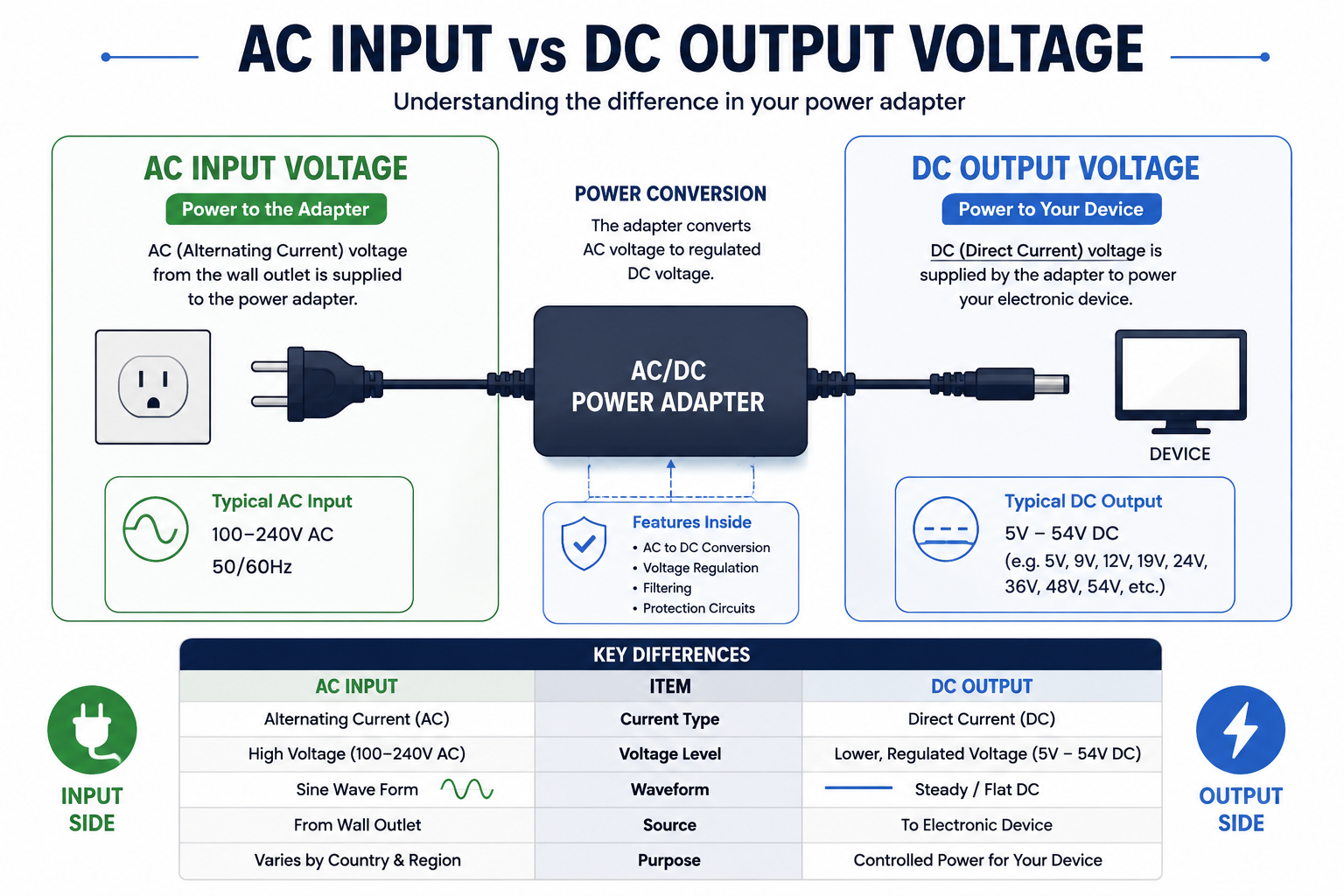

Ein häufiges Missverständnis ist die Verwechslung der Eingangsspannung des Adapters mit seiner Ausgangsspannung.
Diese beiden Spezifikationen beschreiben völlig unterschiedliche Teile des Leistungsumwandlungsprozesses.
Die Eingangsspannung ist die dem Adapter zugeführte elektrische Spannung.
Ein typischer globaler Netzadapter kann Folgendes spezifizieren:
100–240 V Wechselstrom, 50/60 Hz
Das bedeutet, dass der Adapter für einen breiten Bereich von Wechselstromnetzspannungen ausgelegt ist.
Die Ausgangsspannung ist die elektrische Spannung, die vom Adapter an das elektronische Gerät geliefert wird.
Zum Beispiel:
Ausgang: 19 V Gleichstrom
Der Adapter wandelt die eingehende Wechselspannung in eine geregelte 19-V-Gleichspannung um.
Daher:
Eingangsspannung = dem Adapter zugeführte elektrische Spannung
Ausgangsspannung = vom Netzteil an das Gerät gelieferte elektrische Spannung.
Elektronische Geräte werden gemäß spezifischer elektrischer Anforderungen konstruiert.
Interne Komponenten wie integrierte Schaltkreise, Sensoren, Motoren, LEDs, Prozessoren, Kommunikationsmodule und Steuerschaltungen funktionieren möglicherweise nur innerhalb bestimmter Spannungsgrenzen einwandfrei.
Ist die angelegte Spannung zu hoch, können die Bauteile einer übermäßigen elektrischen Belastung ausgesetzt sein.
Ist die Versorgungsspannung zu niedrig, kann es sein, dass das Gerät nicht startet oder instabil arbeitet.
Mögliche Probleme, die durch eine falsche Spannung verursacht werden, sind:
Gerät startet nicht
Unerwartete Abschaltung
Wiederholtes Neustarten
Übermäßige Hitze
Verkürzte Bauteillebensdauer
Schaltungsschaden
Motorleistungsprobleme
LED-Helligkeitsprobleme
Kommunikationsinstabilität
Dauerhafte Geräteschäden

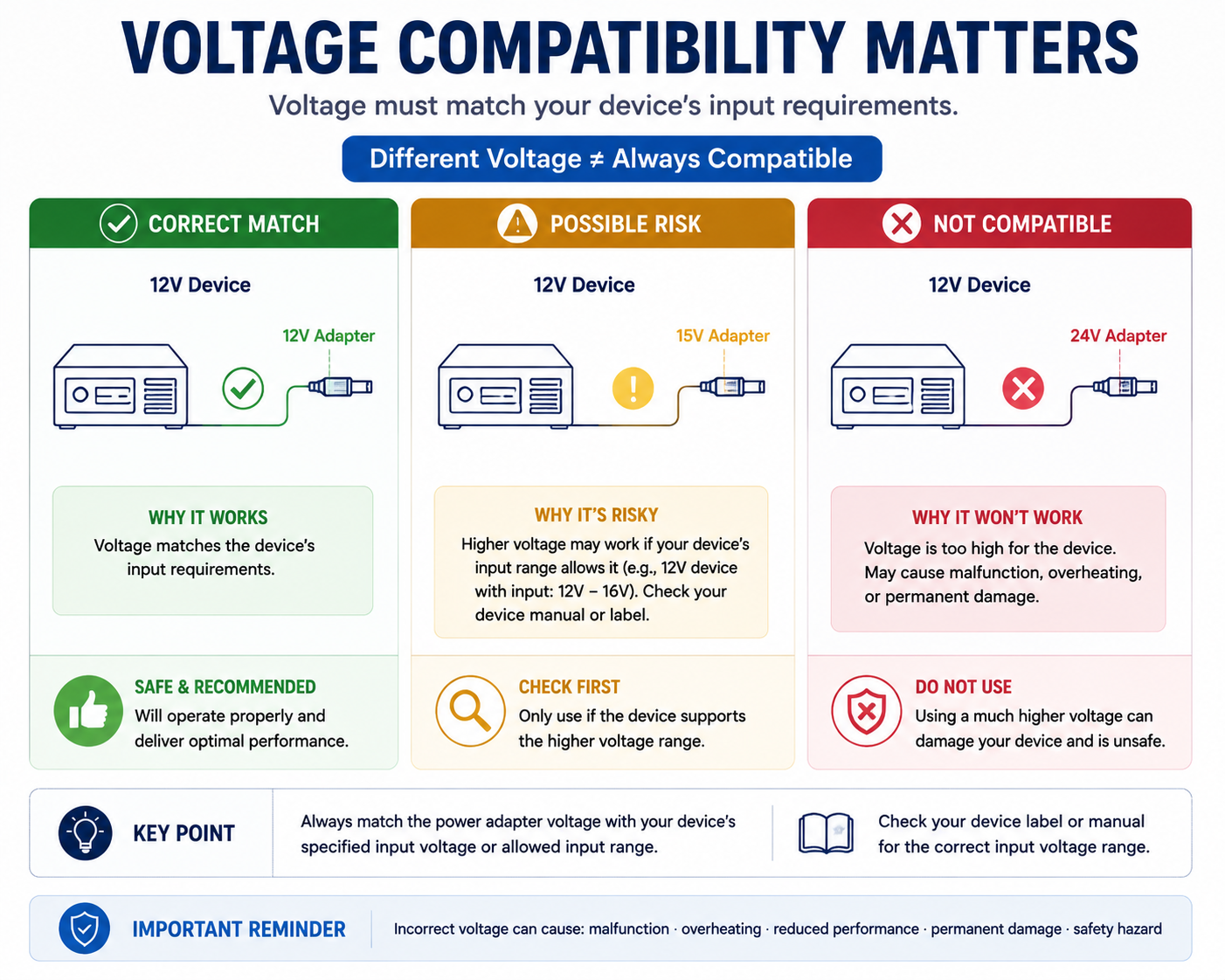

Aus diesem Grund sollte die korrekte Spannung des Netzteils überprüft werden, bevor das Netzteil an das Gerät angeschlossen wird.
Angenommen, ein Gerät benötigt:
12 V Gleichstrom
Der ausgewählte Adapter bietet jedoch Folgendes:
24 V Gleichstrom
Der Adapter liefert deutlich mehr Spannung, als das Gerät erwartet.
Je nach internem Schutzmechanismus und Schaltungsdesign des Geräts kann dies folgende Folgen haben:
Überspannungsschutz aktiviert
Übermäßiger Stromfluss durch empfindliche Bauteile
Bauteilüberhitzung
Fehler in der elektronischen Schaltung
Dauerhafter Schaden
Manche Geräte unterstützen einen definierten Eingangsspannungsbereich, z. B. 9–15 V Gleichspannung. Wenn der Hersteller diesen Bereich explizit angibt, können auch andere Spannungen innerhalb dieses Bereichs zulässig sein.
Dies sollte jedoch niemals allein aufgrund des scheinbar geringen Unterschieds angenommen werden.
Wenn ein Gerät 12V DC benötigt, ist die sicherste Vorgehensweise in der Regel die Auswahl eines ordnungsgemäß geregelten 12V DC-Netzteils, es sei denn, die Dokumentation des Herstellers gibt etwas anderes an.
Eine zu niedrige Spannung kann ebenfalls Probleme verursachen.
Zum Beispiel, wenn die Ausrüstung Folgendes erfordert:
24 V Gleichstrom
empfängt aber:
12 V Gleichstrom
Das Gerät erhält möglicherweise nicht genügend Spannung für einen normalen Betrieb.
Mögliche Symptome sind:
Startprobleme
Instabiler Betrieb
Wiederholte Neustarts
Motorleistungsprobleme
Reduzierte LED-Leistung
Kommunikationsunterbrechungen
Fehlermeldungen
Erhöhter Eingangsstrom in einigen Schaltungsdesigns
Die Geräte scheinen unter geringer Last manchmal zu funktionieren, versagen aber, wenn der Leistungsbedarf steigt.
Daher ist die Annahme „niedrigere Spannung ist sicherer“ nicht verlässlich.

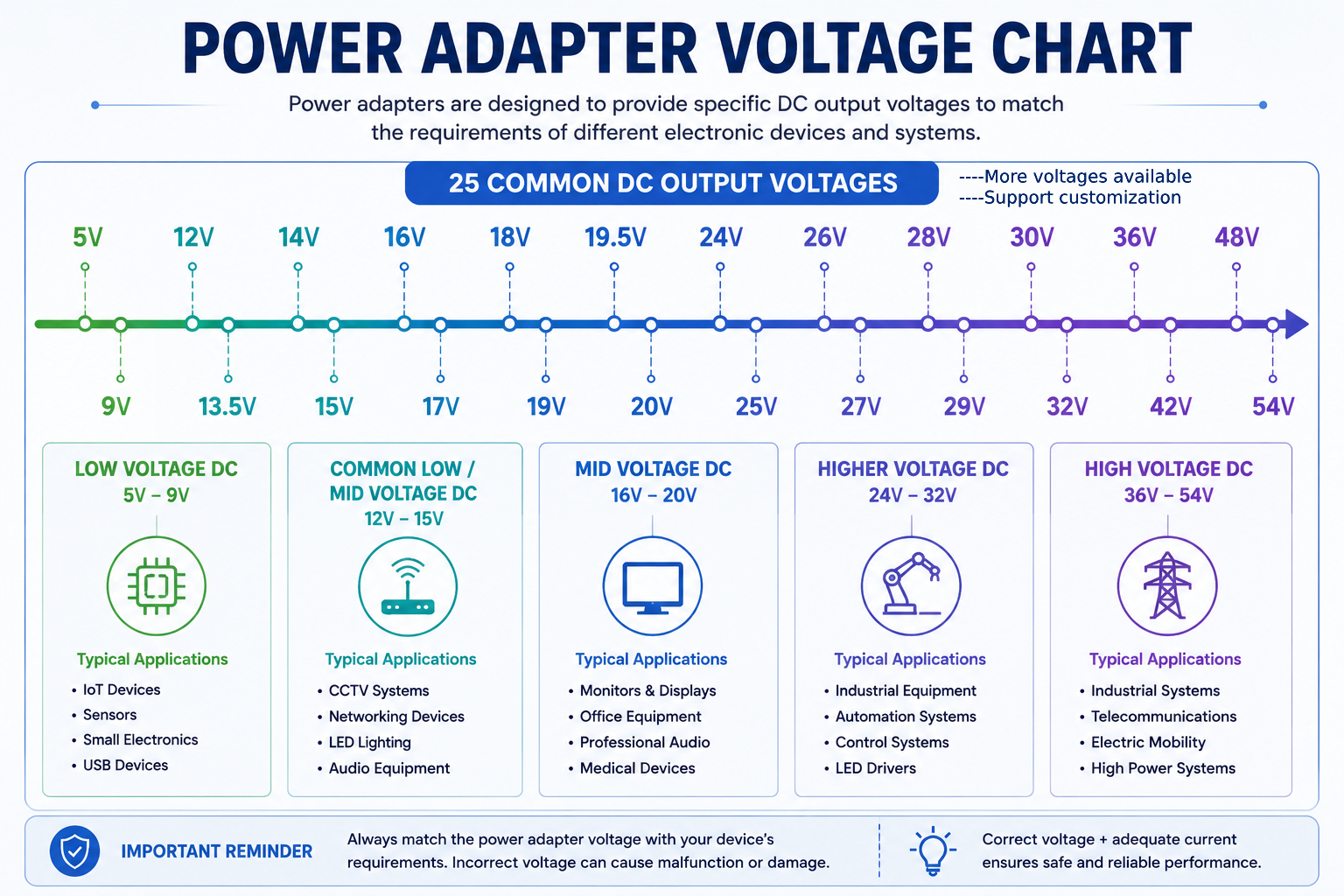

Netzteile sind in einem breiten Spektrum an Gleichspannungsausgangsspannungen erhältlich.
Je nach Anwendung können gängige und spezielle Ausgangsspannungsoptionen Folgendes umfassen:
5V, 9V, 12V, 13,5V, 14V, 15V, 16V, 17V, 18V, 19V, 19,5V, 20V, 24V, 25V, 26V, 27V, 28V, 29V, 30V, 32V, 36V, 42V, 48V und 54V.
Diese Spannungspegel lassen sich in mehrere praktische Bereiche einteilen.
| Spannungsgruppe | Beispiele für verfügbare Spannungen |
|---|---|
| Niederspannungs-Gleichstrom | 5 V, 9 V |
| Übliche Nieder-/Mittelspannungs-Gleichstrom | 12 V, 13,5 V, 14 V, 15 V |
| Mittelspannungs-Gleichstrom | 16 V, 17 V, 18 V, 19 V, 19,5 V, 20 V |
| Gleichstrom höherer Spannung | 24 V, 25 V, 26 V, 27 V, 28 V, 29 V, 30 V, 32 V |
| Hochspannungs-Gleichstromanwendungen | 36 V, 42 V, 48 V, 54 V |
Die exakt benötigte Spannung hängt von der Bauart des Geräts ab.
Guangdong QINX Unterstützt ein breites Spektrum an AC/DC-Netzteilspannungsanforderungen, einschließlich Standard- und anwendungsspezifischer Ausgangsspannungen.
Kunden können erkunden AC/DC-Netzteile nach Ausgangsspannung bei der Suche nach einer geeigneten Spannungsplattform.
5V ist eine der am weitesten verbreiteten Niederspannungs-Gleichstromplattformen.
5V-Netzteile können verwendet werden für:
Kleine elektronische Geräte
Eingebettete Systeme
Sensoren
Controller
IoT-Geräte
Unterhaltungselektronik
USB-bezogene Elektronik
Da Niederspannungselektronik empfindlich auf die Stromqualität reagieren kann, ist ein geregeltes und entsprechend dimensioniertes Netzteil wichtig.
Bei jeder 5V-Anwendung sollten außerdem der erforderliche Strom, der Stecker, die Polarität und die Nennleistung überprüft werden.
9V-Netzteile werden üblicherweise mit bestimmten Audiogeräten, elektronischen Geräten, Netzwerkprodukten und speziellen Anwendungen in Verbindung gebracht.
Obwohl 9 V eine Standard-Nennspannung ist, können Stecker und Polarität je nach Gerät variieren.
Ein 9V-Adapter sollte daher nicht allein deshalb als kompatibel angesehen werden, weil die Spannung übereinstimmt.
12 V ist eine der gebräuchlichsten Gleichspannungen in elektronischen Geräten.
Typische Anwendungsbereiche sind beispielsweise:
CCTV-Sicherheitsausrüstung
Netzwerkgeräte
LED-Beleuchtung
Audiogeräte
Industrieelektronik
Steuerungssysteme
Unterhaltungselektronik
Ein 12V-Adapter ist möglicherweise mit unterschiedlichen Stromstärken erhältlich.
Zum Beispiel:
12 V × 2 A = 24 W
12 V × 5 A = 60 W
12 V × 10 A = 120 W
Die Ausgangsspannung bleibt bei 12 V, während der verfügbare Strom und die Leistung steigen.
Sie können erkunden 12V-Netzteile für die 12V-Spannungskategorie.
Nicht alle Geräte verwenden runde Spannungsplattformen wie 12 V oder 15 V.
Manche Anwendungen erfordern Zwischenspannungspegel wie z. B. 13,5 V oder 14 V Die
Diese Anforderungen können sich aus der elektrischen Architektur von Spezialgeräten, batteriebezogenen Systemen, Kommunikationsgeräten und anderen elektronischen Anwendungen ergeben.
Daher sollte ein 13,5-V- oder 14-V-Adapter anhand der vom Gerätehersteller angegebenen Eingangsspannung ausgewählt werden, anstatt ihn automatisch durch einen in der Nähe befindlichen 12-V- oder 15-V-Adapter zu ersetzen.
Der Unterschied mag gering erscheinen, aber die Eingangsspannungstoleranz des Geräts entscheidet darüber, ob ein Austausch akzeptabel ist.
Netzteile mit 15 V, 16 V, 17 V und 18 V können in verschiedenen elektronischen und professionellen Anwendungen eingesetzt werden.
Diese Spannungspegel können auftreten in:
Audiogeräte
Monitore
Industrieelektronik
Kommunikationsausrüstung
Spezialisierte Unterhaltungselektronik
Steuerungssysteme
Bei der Auswahl einer dieser Spannungsstufen sollten Sie stets die genauen Spezifikationen des Geräts überprüfen.
Ein Gerät, das 16 V benötigt, sollte beispielsweise nicht automatisch an ein 19-V-Netzteil angeschlossen werden, nur weil beide Netzteile eine ähnliche Wattzahl haben.
19 V ist eine allgemein anerkannte Netzteilspannung, insbesondere für bestimmte Monitore, Displays, Computergeräte und Elektronikgeräte.
19,5 V wird auch von bestimmten Geräteherstellern verwendet.
20V ist eine weitere wichtige Gleichstromausgangsplattform und kann in professioneller und Unterhaltungselektronik eingesetzt werden.
Diese Spannungswerte verdeutlichen, warum die genaue Überprüfung der Spezifikationen so wichtig ist.
Zum Beispiel:
19 V ≠ 19,5 V ≠ 20 V
Ob eine Spannung durch eine andere ersetzt werden kann, hängt vom vorgesehenen Eingangsspannungsbereich des Geräts ab.
Bei einem Gerät, das 19,5 V Gleichstrom benötigt, ist ein 19,5-V-Netzteil die einfachste Wahl, es sei denn, der Hersteller gibt einen zulässigen Spannungsbereich an.
24V findet breite Anwendung in industriellen, kommerziellen, LED-, Steuerungs- und professionellen elektronischen Geräten.
Typische Anwendungsbereiche sind beispielsweise:
Industrielle Steuerungstechnik
Automatisierungssysteme
LED-Systeme
Sicherheitsausrüstung
Kommunikationsausrüstung
Sensoren
Robotik
Anzeigen
24V-Systeme können höhere Leistungspegel benötigen als kleine Unterhaltungselektronikgeräte.
Zum Beispiel:
24 V × 5 A = 120 W
Dies macht 24V zu einer wichtigen Plattform für Anwendungen mit mittlerer Leistung.
Guangdong QINX bietet 24V AC/DC-Netzteillösungen für unterschiedliche Strom- und Leistungsanforderungen.
25 V, 26 V, 27 V und 28 V sind speziellere Anforderungen an die Ausgangsspannung.
Diese Spannungspegel können relevant sein, wenn ein elektronisches System für eine bestimmte Gleichspannung und nicht für eine allgemein standardisierte Plattform ausgelegt ist.
Für OEM-Gerätehersteller kann die Verwendung der exakt benötigten Spannung die Systemauslegung vereinfachen und unnötige zusätzliche Spannungswandlungsstufen vermeiden.
Wenn ein Kunde beispielsweise 26 V angibt, sollte die geeignete Lösung normalerweise als eine 26V Gleichstromnetzteil , anstatt anzunehmen, dass ein 24V- oder 28V-Modell funktionieren wird.
29V, 30V und 32V stellen eine weitere Gruppe spezieller Gleichspannungsausgänge dar.
Diese können in Geräten eingesetzt werden, deren interne elektronische Architektur eine höhere Gleichspannung am Eingang erfordert.
Bei diesen Anwendungen können Spannungsgenauigkeit und -regelung von besonderer Bedeutung sein.
Ein 30V-Gerät sollte nicht automatisch mit einem 32V-Netzteil betrieben werden, es sei denn, sein spezifizierter Eingangsspannungsbereich erlaubt ausdrücklich 32V.
36V-Netzteile werden in elektronischen Geräten und Spezialgeräten mit höherer Spannung eingesetzt.
Sie können relevant sein für:
Industrieanlagen
Batteriebezogene Systeme
Motorbetriebene Geräte
Professionelle Elektronik
Spezialisierte Steuerungssysteme
Mit steigender Spannung kann die Leistung bei geringerem Stromfluss im Vergleich zu einem System mit gleicher Leistung und niedrigerer Spannung bereitgestellt werden.
Zum Beispiel:
36 V × 3 A = 108 W
Dies verdeutlicht, warum Spannung, Stromstärke und Leistung immer gemeinsam betrachtet werden müssen.
42 V ist eine wichtige Spannung in bestimmten Spezialgeräten und batteriebetriebenen Anwendungen.
Bei der Auswahl eines 42V-Adapters sollten die genauen Anwendungsanforderungen sorgfältig geprüft werden.
Ein 42V-Netzteil ist nicht mit einem 36V- oder 48V-Netzteil austauschbar, da es sich bei allen dreien um Gleichstromlösungen mit höherer Spannung handelt.
Die Eingangsspezifikation des Geräteherstellers sollte die geeignete Spannung bestimmen.
48V findet breite Anwendung in der professionellen Elektronik, Netzwerktechnik, Telekommunikation, Industrieanlagen und anderen Hochspannungsanwendungen.
Zum Beispiel:
48 V × 2,5 A = 120 W
Im Vergleich zu 12 V bei gleicher Leistung:
12 V × 10 A = 120 W
Das 48V-System benötigt deutlich weniger Strom für die gleiche Ausgangsleistung.
Bei Anwendungen mit höheren Spannungen muss jedoch besonderes Augenmerk auf die Isolierung, die Nennwerte der Steckverbinder, die Kabelauswahl, den Schutz und die geltenden Sicherheitsanforderungen gelegt werden.
54V stellt eine der Plattformen mit höherer Ausgangsspannung im QINX AC/DC-Adaptersortiment dar.
Diese Art von Spannung kann für spezielle Netzwerk-, Telekommunikations-, Industrie- und andere professionelle Elektronikanwendungen relevant sein.
Bei höheren Ausgangsspannungen sollten Systementwickler Folgendes sorgfältig berücksichtigen:
Isolierung
Steckverbinderspezifikationen
Kabelanforderungen
Schutzfunktionen
Thermische Leistung
Sicherheitsanforderungen
Einhaltung gesetzlicher Bestimmungen
Für OEM-Anwendungen sollte die genaue Spannung bereits in der Entwicklungsphase festgelegt werden.
Spannung sollte niemals unabhängig von Stromstärke und Leistung betrachtet werden.
Die grundlegende Beziehung ist folgende:
Leistung = Spannung × Stromstärke
Zum Beispiel:
12 V × 5 A = 60 W
24 V × 5 A = 120 W
48 V × 2,5 A = 120 W
Diese Beispiele veranschaulichen ein wichtiges Konzept.
Unterschiedliche Spannungs-/Stromkombinationen können die gleiche Leistung liefern.
Zum Beispiel:
| Stromspannung | Aktuell | Leistung |
|---|---|---|
| 12 V | 5A | 60 W |
| 15 V | 4A | 60 W |
| 20 V | 3A | 60 W |
| 24 V | 2,5 A | 60 W |
| 30 V | 2A | 60 W |
Obwohl alle diese Beispiele ungefähr 60 W liefern, sind sie nicht automatisch austauschbar Die
Ein Gerät, das 24 V benötigt, sollte nicht an ein 12-V-Netzteil angeschlossen werden, nur weil beide Systeme 60 W liefern können.
Dies ist eines der wichtigsten Konzepte bei der Auswahl von Netzteilen.
Eine detaillierte Erläuterung der aktuellen Anforderungen finden Sie unter Stromstärke des Netzteils erklärt Die
Stromstärke und Spannung verhalten sich anders, wenn man ein herkömmliches Konstantspannungsnetzteil auswählt.
Wenn ein Gerät beispielsweise Folgendes erfordert:
12 V, 3 A
A:
12 V, 5 A
Der Adapter ist in der Regel geeignet, da er über eine ausreichende Stromkapazität verfügt.
Das Gerät bezieht den benötigten Strom innerhalb der Betriebsgrenzen des Systems.
Wenn sich jedoch die Spannung ändert:
Gerät: 12 V, 3 A
Netzteil: 24 V, 5 A
Der Adapter ist nicht automatisch kompatibel.
Daher:
Eine höhere Strombelastbarkeit kann akzeptabel sein, wenn die Spannung stimmt, aber eine höhere Spannung ist nicht automatisch akzeptabel.
Dieses Thema wird im Folgenden ausführlicher behandelt. Kann ich ein Netzteil mit höherer Amperezahl verwenden? Die
Angenommen, ein Kunde benötigt:
24V, 60W Netzteil
Ein Lieferant könnte Folgendes anbieten:
12 V, 5 A = 60 W
Obwohl beide 60 W haben, kann der 12-V-Adapter den 24-V-Adapter nicht automatisch ersetzen.

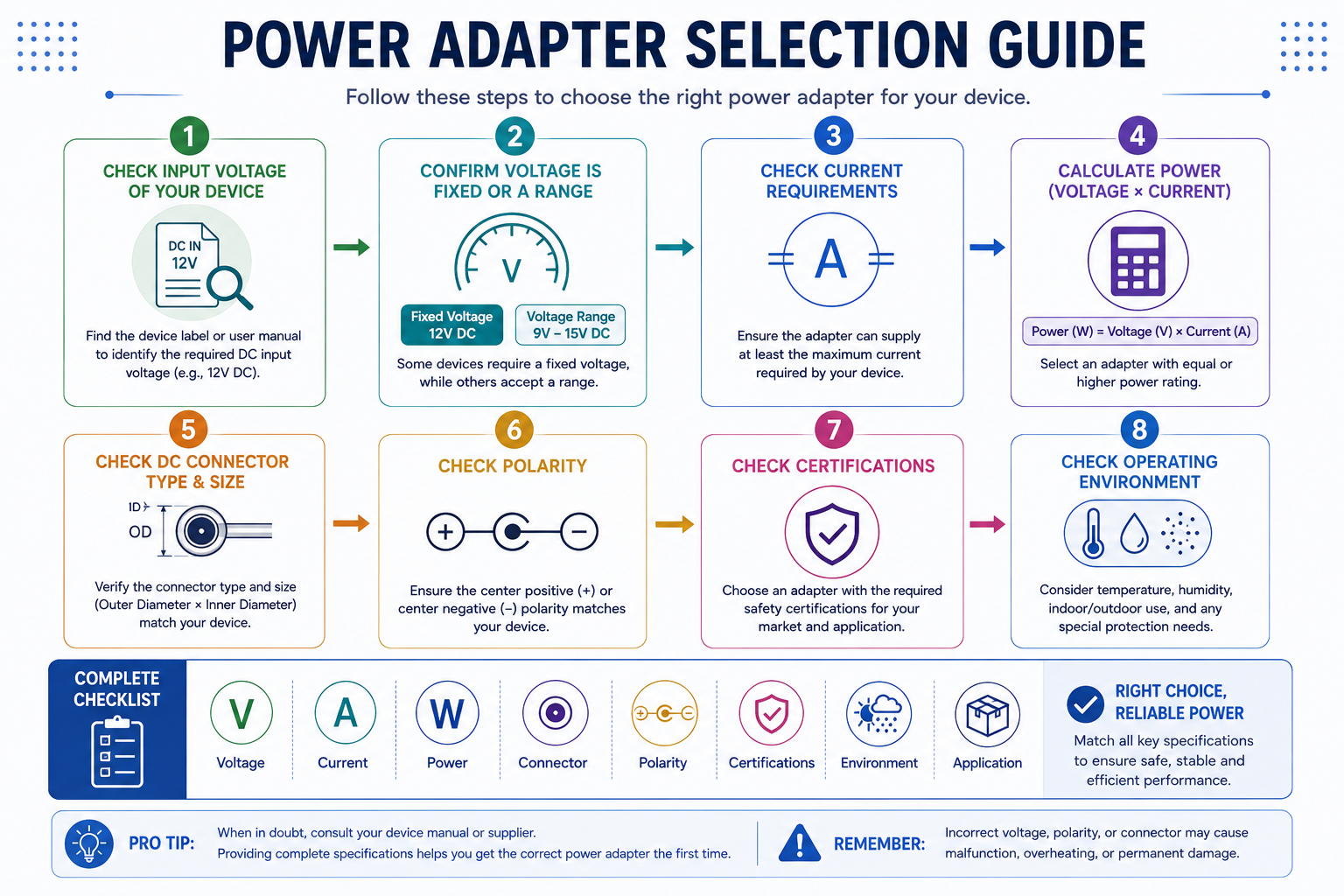

Der korrekte Vergleich lautet:

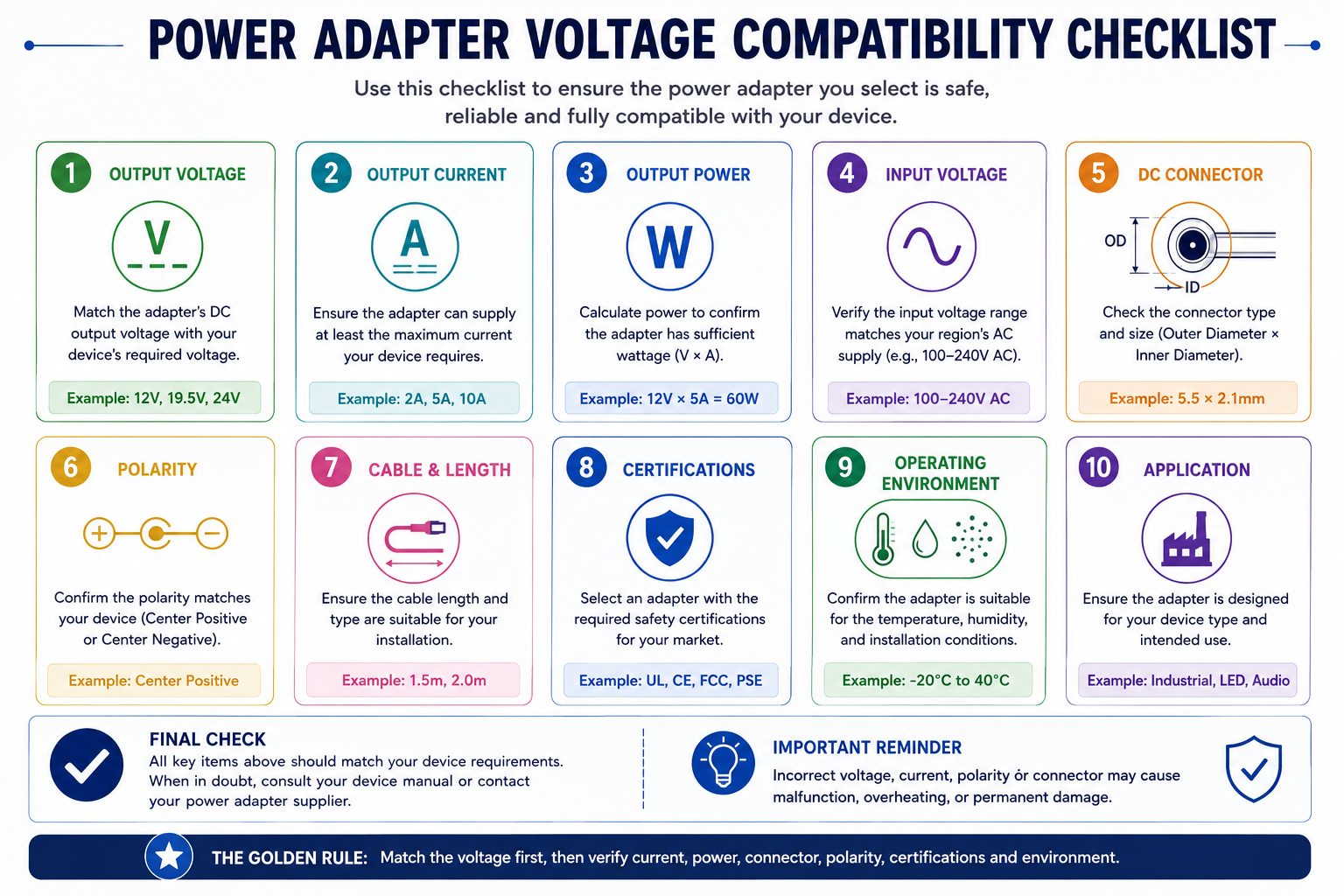

Spannung + Stromstärke + Leistung + Stecker + Polarität + Anwendung
nicht nur die Wattzahl.
Aus diesem Grund sollten professionelle Spezifikationen für die Materialbeschaffung immer auch die Ausgangsspannung enthalten.

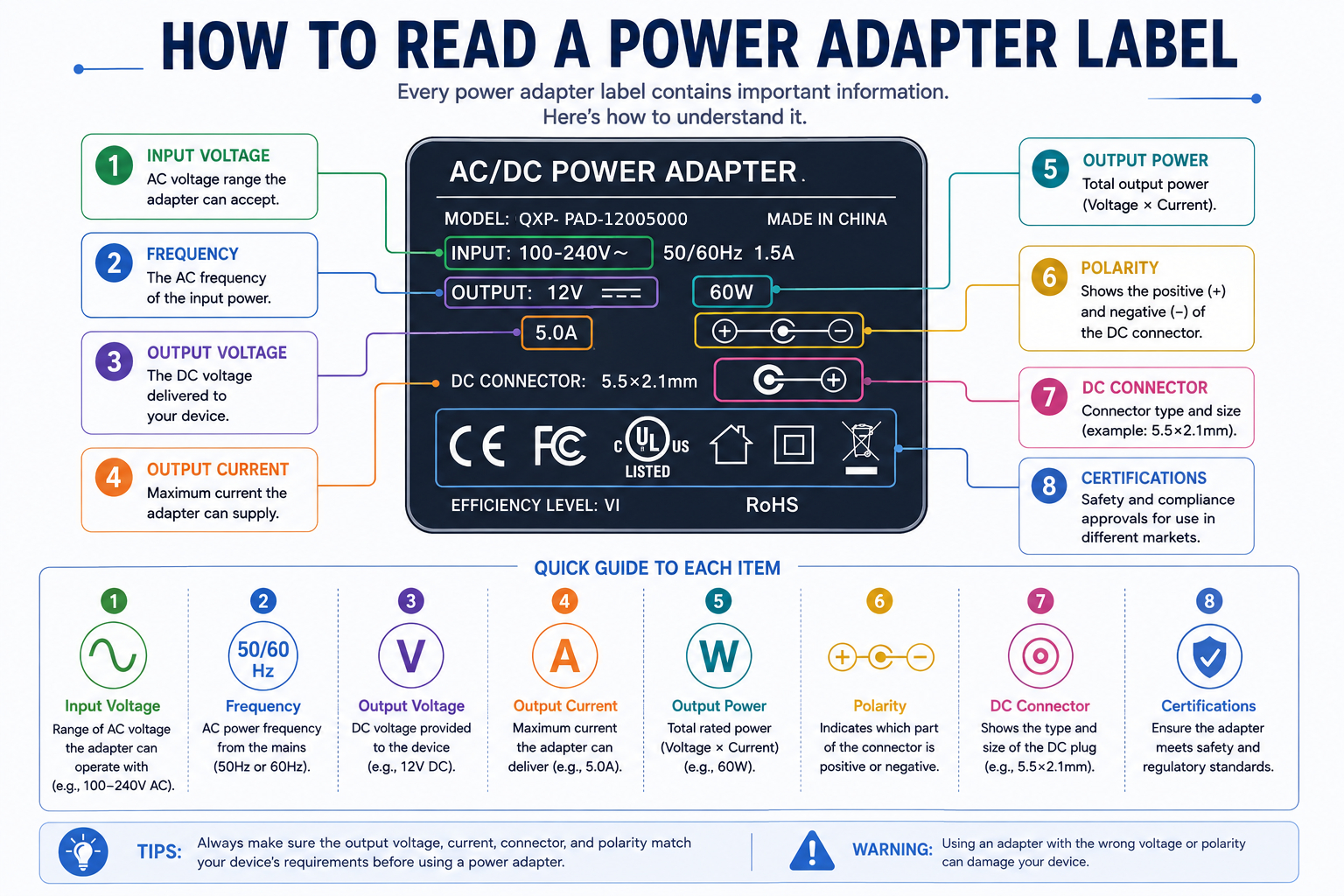

Ein typisches Etikett kann beispielsweise folgende Informationen enthalten:
Eingang: 100–240 V Wechselstrom, 50/60 Hz
Ausgang: 19 V DC, 4,74 A
Das sagt Ihnen:
Eingangsspannung: 100–240 V Wechselstrom
Ausgangsspannung: 19 V DC
Maximaler Nennausgangsstrom: 4,74 A
Ungefähre Ausgangsleistung: 90 W
Weitere wichtige Informationen können Folgendes umfassen:
Gleichstrompolarität
Steckerabmessungen
Effizienz
Sicherheitszertifizierungen
Modellnummer
Hersteller
Produktionsinformationen
Wählen Sie ein Ersatznetzteil niemals nur anhand einer einzigen Zahl auf dem Etikett aus.
Beim Austausch oder der Beschaffung eines Netzteils sollte man systematisch vorgehen.
Achten Sie auf Spezifikationen wie:
Eingang: 12 V DC
oder:
Gleichstromeingang: 19,5 V
Dies ist die erste Spezifikation, die überprüft werden muss.
Manche Geräte geben eine exakte Nennspannung an.
Andere geben möglicherweise einen Bereich an.
Zum Beispiel:
Eingang: 12 V DC
ist anders als:
Eingang: 9–15 V DC
Die zweite Spezifikation gibt explizit einen zulässigen Spannungsbereich an.
Ermitteln Sie den maximalen Strom, den das Gerät benötigt.
Der gewählte Adapter sollte normalerweise über eine ausreichende Strombelastbarkeit verfügen.
Berechnen:
Leistung = Spannung × Stromstärke
Zum Beispiel:
24 V × 5 A = 120 W
Selbst wenn Spannung und Stromstärke stimmen, kann es sein, dass der Adapter keine physische Verbindung zum Gerät herstellt.
Überprüfen:
Anschlusstyp
Außendurchmesser
Innendurchmesser
Anschlusslänge
Kabellänge
Weitere Informationen finden Sie unter Gängige DC-Steckverbindertypen erklärt Die
Viele DC-Hohlstecker verwenden eine Pluspolung in der Mitte, aber darauf sollte man sich niemals verlassen.
Die Polarität muss den Gerätespezifikationen entsprechen.
Je nach Zielmarkt können Zertifizierungen wie UL, CE, FCC, CB, UKCA, PSE, SAA, RoHS und DOE Level VI erforderlich sein. Siehe Erläuterung der Sicherheitszertifizierungen für Netzteile für einen umfassenderen Überblick.
Für industrielle Anwendungen, Außenanwendungen, LED-Anwendungen, Sicherheitsanwendungen und andere anspruchsvolle Anwendungen sollten Sie Folgendes in Betracht ziehen:
Temperatur
Luftfeuchtigkeit
Staub
Wassereinwirkung
Kontinuierlicher Betrieb
Installationsbedingungen
Erforderliche Schutzfunktionen
Verschiedene Branchen benötigen unterschiedliche Gleichspannungsplattformen.
Unterhaltungselektronik kann mit 5 V, 9 V, 12 V, 15 V, 19 V, 19,5 V, 20 V und anderen Spannungspegeln arbeiten.
Die korrekte Spannung hängt ausschließlich von der internen Schaltungskonstruktion des Produkts ab.
Je nach System können Sicherheitsgeräte mit 12V oder anderen Gleichspannungsplattformen betrieben werden.
Bei Sicherheitsanwendungen sollten auch die Steckerkonfiguration, die Kabellänge und der Strombedarf berücksichtigt werden.
Erkunden Netzteile für CCTV-Sicherheitskameras Die
Industrielle Systeme können mit 12 V, 24 V, 36 V, 48 V oder anderen Gleichspannungspegeln arbeiten.
Industrieanlagen können auch einen erhöhten Schutz und eine höhere Zuverlässigkeit erfordern.
Sehen Netzteile für Industriegeräte Die
LED-Beleuchtungssysteme können unterschiedliche Spannungsarchitekturen nutzen.
12 V und 24 V sind in einigen Anwendungen üblich, aber bestimmte LED-Systeme benötigen Konstantstromtreiber anstelle herkömmlicher Konstantspannungsadapter.
Sehen Netzteile für LED-Beleuchtung Die
Audiogeräte können je nach Gerätekonstruktion mit 9 V, 12 V, 15 V, 18 V, 19 V, 24 V oder anderen Gleichspannungspegeln betrieben werden.
Stromqualität und elektrisches Rauschen können wichtige Faktoren bei professionellen Audioanwendungen sein.
Robotik- und Automatisierungsanlagen können je nach Motoren, Steuerungen, Sensoren, Kommunikationssystemen und eingebetteter Elektronik mit verschiedenen Spannungspegeln arbeiten.
Erkunden Netzteile und Ladegeräte für Robotersysteme Die
Für OEM-Gerätehersteller sollte die Spannungsauswahl bereits in der Produktentwicklungsphase berücksichtigt werden.
Ein OEM-Projekt kann Folgendes spezifizieren:
Ausgangsspannung
Ausgangsstrom
Ausgangsleistung
Spannungstoleranz
Effizienz
Schutzfunktionen
Anschluss
Kabellänge
Mechanische Abmessungen
Kennzeichnungsvorschriften
Zertifizierungen
Verpackung
Produktionsmenge
Lieferzeit
Manche Projekte erfordern eine Standardspannung.
Andere benötigen möglicherweise eine weniger gebräuchliche Spannung wie 13,5 V, 19,5 V, 25 V, 27 V, 29 V, 32 V, 42 V oder 54 V.
In solchen Situationen kann die Zusammenarbeit mit einem Hersteller, der kundenspezifische elektrische Spezifikationen auswerten kann, den Entwicklungsprozess vereinfachen.
Guangdong QINX Technology Co., Ltd. bietet AC/DC-Netzteillösungen für Standard- und kundenspezifische Anwendungen.
Für OEM-Projekte erkunden Sie Kundenspezifischer Netzadapter.
Für weitergehende Fertigungsanforderungen siehe Hersteller von Netzteilen Die
Standardspannungsprodukte sind oft die effizienteste Wahl, wenn sie bereits den Geräteanforderungen entsprechen.
Zum Beispiel:
12-V-Gerät → Standard-12-V-Adapter
19-V-Gerät → Standard-19-V-Adapter
24-V-Gerät → Standard-24-V-Adapter
48-V-Gerät → Standard-48-V-Adapter
Allerdings benötigen einige Produkte spezielle Spannungen.
Beispiele hierfür sind:
13,5 V
19,5 V
25 V
26 V
27 V
29 V
32 V
42 V
54 V
Wenn die benötigte Spannung nicht mit einem handelsüblichen Standardmodell übereinstimmt, kann eine kundenspezifische Stromversorgungslösung in Betracht gezogen werden.
Dies kann insbesondere für OEM-Produkte, die in großen Stückzahlen hergestellt werden, von Nutzen sein.
Eine Anfrage wie beispielsweise:
„Wir benötigen ein 60-Watt-Netzteil.“
liefert nicht genügend Informationen, um den richtigen Adapter auszuwählen.
Ein Lieferant muss möglicherweise trotzdem Folgendes wissen:
Ausgangsspannung
Ausgangsstrom
Anschluss
Polarität
Eingangsbereich
Zertifizierung
Steckertyp
Kabellänge
Anwendung
Menge
Zielmarkt
Eine wesentlich bessere Spezifikation wäre:
Eingang: 100–240 V Wechselstrom, 50/60 Hz
Ausgabe: 24 V Gleichstrom, 2,5 A
Leistung: 60 W
Anschluss: 5,5 × 2,1 mm
Polarität: Zentrum positiv
Dies ermöglicht es dem Hersteller, die richtige Stromversorgungslösung wesentlich genauer zu ermitteln.
Bitte prüfen Sie vor der Bestellung eines Netzteils Folgendes:
Ausgangsspannung
Ausgangsstrom
Ausgangsleistung
Eingangsspannung
DC-Anschluss
Polarität
Kabelkonfiguration
Zertifizierungen
Betriebsumgebung
Anwendungsart
Die Grundregel lautet:
Prüfen Sie zunächst die Spannung, dann die vollständigen elektrischen und mechanischen Spezifikationen.
Wenn bei einem herkömmlichen AC/DC-Netzteil im Zusammenhang mit Gerätekompatibilität von der Spannung des Netzteils die Rede ist, ist üblicherweise die Spannung des Netzteils gemeint. Gleichspannung Die
Die Wechselspannung am Eingang ist eine separate Spezifikation.
Nicht automatisch.
Ob 12 V akzeptabel sind, hängt vom spezifizierten Eingangsspannungsbereich des Geräts ab.
Wenn das Gerät 13,5 V benötigt und nicht angibt, dass 12 V akzeptabel sind, sollte nicht davon ausgegangen werden, dass ein 12-V-Adapter kompatibel ist.
Nur wenn der Gerätehersteller einen Eingangsspannungsbereich angibt, der 19 V einschließt.
Die Tatsache, dass der Unterschied nur 0,5 V beträgt, garantiert für sich genommen noch keine Kompatibilität.
Gehen Sie nicht davon aus, dass es kompatibel ist.
Prüfen Sie zuerst den spezifizierten Eingangsspannungsbereich des Geräts.
Normalerweise nicht, es sei denn, das Gerät ist speziell für die Verwendung mit 48 V ausgelegt.
Die korrekte Spannung hängt von den Gerätespezifikationen ab.
Bei einer herkömmlichen Konstantspannungslast zwingt ein Netzteil mit höherer Nennstromstärke dem Gerät normalerweise nicht den vollen Strom zu. Das Gerät bezieht den für seinen Betrieb benötigten Strom.
Die Spannung muss jedoch weiterhin korrekt sein, und alle anderen Kompatibilitätsanforderungen müssen erfüllt sein.
NEIN.
Eine höhere Wattzahl gleicht eine falsche Spannung nicht aus.
Ein 120-W-Netzteil kann eine Ausgangsspannung von 12 V, 24 V, 48 V oder einer anderen Spannung aufweisen. Es ist nur die mit dem Gerät kompatible Spannung zu berücksichtigen.
Für herkömmliche elektronische Gleichstromgeräte, Die Ausgangsspannung ist eine der ersten Spezifikationen, die überprüft werden müssen. Die
Eine vollständige Kompatibilitätsbewertung sollte jedoch auch Stromstärke, Leistung, Stecker, Polarität, Zertifizierung und Umgebungsbedingungen berücksichtigen.
Die Spannung des Netzteils ist grundlegend für die Kompatibilität der Geräte.
Die wichtigsten Grundsätze sind:
1. Prüfen Sie die erforderliche Eingangsspannung des Geräts.
2. Passen Sie die Gleichspannung des Adapters an diese Anforderung an, es sei denn, ein größerer Eingangsspannungsbereich ist ausdrücklich angegeben.
3. Wählen Sie den Adapter nicht allein anhand der Wattzahl aus.
4. Eine höhere Stromstärke kann akzeptabel sein, wenn die Spannung stimmt und der Adapter ansonsten kompatibel ist.
5. Steckergröße und Polarität müssen ebenfalls übereinstimmen.
6. Bei gewerblichen und professionellen Anwendungen sollten Zertifizierungen und Umweltauflagen berücksichtigt werden.
7. Spezielle Spannungen wie 13,5 V, 19,5 V, 25 V, 27 V, 29 V, 32 V, 42 V und 54 V sollten nicht automatisch durch nahegelegene Standardspannungen ersetzt werden.
8. OEM-Projekte sollten Spannung, Stromstärke, Leistung, Anschlüsse und Zertifizierungsanforderungen bereits in der Entwicklungsphase festlegen.
Guangdong QINX Technology Co., Ltd. bietet AC/DC-Netzteile und zugehörige Stromversorgungslösungen für ein breites Spektrum elektronischer Anwendungen an.
Der Spannungsbereich des Netzteils des Unternehmens umfasst:
5V, 9V, 12V, 13,5V, 14V, 15V, 16V, 17V, 18V, 19V, 19,5V, 20V, 24V, 25V, 26V, 27V, 28V, 29V, 30V, 32V, 36V, 42V, 48V und 54V.
Je nach Projekt können Netzteillösungen auch nach folgenden Kriterien bewertet werden:
Ausgangsstrom
Ausgangsleistung
Formfaktor
DC-Anschluss
Kabelkonfiguration
Polarität
Schutzfunktionen
Zertifizierungsanforderungen
Betriebsumgebung
OEM-Anforderungen
Kunden können stöbern AC/DC-Netzteile oder erkunden kundenspezifische Netzteile für projektspezifische Anforderungen.
Für anwendungsspezifische Lösungen besuchen Sie Anwendungen für Netzteile und Akkuladegeräte Die
Die Wahl der richtigen Netzteilspannung ist nicht einfach eine Frage der Auswahl eines Netzteils mit einer ähnlichen Spannung.
Die richtige Vorgehensweise ist, mit der erforderlichen Eingangsspannung des Geräts zu beginnen und anschließend die vollständigen elektrischen und mechanischen Spezifikationen zu überprüfen.
Ein Gerät, das 12 V benötigt, sollte normalerweise eine ordnungsgemäß geregelte 12-V-Gleichstromversorgung erhalten.
Ein Gerät, das 19,5 V benötigt, sollte mit einer 19,5-V-Lösung bewertet werden, es sei denn, in seiner Dokumentation ist ein zulässiger Eingangsspannungsbereich angegeben.
Ein Gerät, das 24 V benötigt, sollte nicht automatisch an ein 12-V- oder 48-V-Netzteil angeschlossen werden, nur weil das alternative Netzteil genügend Leistung liefert.
Das gleiche Prinzip gilt auch für spezielle Spannungsanforderungen wie 13,5 V, 25 V, 27 V, 29 V, 32 V, 42 V und 54 V.
Die wichtigste Regel ist einfach:
Zuerst die Spannung prüfen. Anschließend Stromstärke, Leistung, Stecker, Polarität, Zertifizierung, Kabelkonfiguration und Betriebsumgebung überprüfen.
Für Standard- und kundenspezifische Anwendungen, Guangdong QINX bietet AC/DC-Netzteillösungen für ein breites Spektrum an Spannungs- und Leistungsanforderungen.
Durch die klare Definition der erforderlichen Spannung und der vollständigen elektrischen Spezifikation vor der Beschaffung können Gerätehersteller, Ingenieure, Einkaufsteams und Vertriebshändler Kompatibilitätsprobleme reduzieren und eine zuverlässigere Stromversorgungslösung auswählen.
