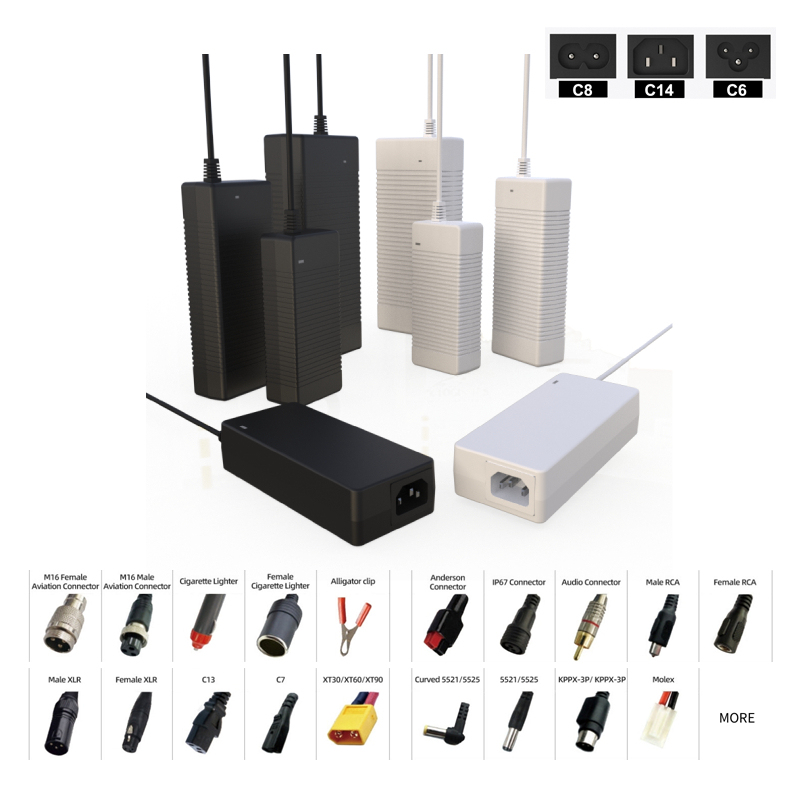

24V 1W–420W AC/DC Desktop-Netzteilserie

1. Produktübersicht

Die 24V AC/DC Desktop-Netzteilserie von Guangdong QINX Technology Co., Ltd. wurde für elektronische Geräte und professionelle Systeme entwickelt, die eine externe Gleichstromversorgung mit 24V Ausgangsspannung benötigen. Die Produktfamilie umfasst unterschiedliche Leistungsstufen und Ausgangsstrombereiche und ermöglicht dadurch die Auswahl passender Stromversorgungslösungen für verschiedene elektrische Lasten und Geräteplattformen.

Mit einem Leistungsbereich von 1W bis 420W deckt die Serie unterschiedliche Anforderungen ab – von kompakten elektronischen Geräten bis zu leistungsintensiveren industriellen Anwendungen. Die Desktop-Bauform ermöglicht die externe Installation des Netzteils und unterstützt eine flexible Integration in das Endgerät.

Je nach Modell können Ausgangsstrom, Gehäuseabmessungen, Anschlusskonfiguration, Effizienzmerkmale und Schutzfunktionen variieren. Bei der Auswahl müssen neben der Ausgangsspannung insbesondere der Leistungsbedarf, der maximale Betriebsstrom, der DC-Stecker, die Polarität und die Betriebsbedingungen berücksichtigt werden.

B2B-Einkäufer und Gerätehersteller können die AC/DC-Netzteilübersicht von Guangdong QINX nutzen, um weitere Stromversorgungslösungen und Ausgangsspannungen zu vergleichen.

2. Wesentliche Produktmerkmale

• 24V DC-Ausgangsspannung, modellabhängig spezifiziert

• Leistungsbereich von 1W bis 420W innerhalb der Produktfamilie

• Verschiedene Ausgangsstrombereiche

• Externe Desktop-Bauform

• Flexible DC-Steckeroptionen, modellabhängig

• Standardmäßige oder kundenspezifische DC-Kabellängen

• Unterschiedliche AC-Einlass- und Netzkabelkonfigurationen

• Effizienz- und Schutzkonfigurationen abhängig vom Modell

• OEM- und ODM-Anpassungsmöglichkeiten

• Ausgelegt für industrielle und professionelle B2B-Anwendungen

Die Verfügbarkeit einzelner Leistungsstufen und Anschlussvarianten muss anhand der aktuellen Modellübersicht und der technischen Spezifikation der jeweiligen SKU bestätigt werden.

3. Technische Spezifikationen

Die Tabelle beschreibt die Produktfamilie und ersetzt keine modellspezifische technische Dokumentation. Eingangsspezifikationen, Abmessungen, Gewicht, Schutzparameter und Zertifizierungsstatus müssen für das ausgewählte Modell bestätigt werden.

4. Leistungsberechnung und Active PFC

Die Ausgangsleistung eines Netzteils ergibt sich aus Ausgangsspannung und Ausgangsstrom:

Leistung (W) = Spannung (V) × Strom (A)

Bei einem 24V-Netzteil mit 5A Ausgangsstrom ergibt sich beispielsweise eine rechnerische Ausgangsleistung von 120W.

Für die technische Auswahl müssen Nennleistung und Nennstrom gemeinsam betrachtet werden. Bei Modellen mit mindestens 200W Ausgangsleistung oder mindestens 12,5A Ausgangsstrom ist gemäß der vorgesehenen Produktregel Active PFC einzuplanen. Die tatsächliche Ausführung muss für jede SKU anhand der freigegebenen technischen Spezifikation bestätigt werden.

Bei leistungsstärkeren Netzteilen sind neben der Energieeffizienz auch Wärmeableitung, Dauerlast, Kabeldimensionierung und die Strombelastbarkeit der Steckverbindungen zu berücksichtigen.

5. Typische Anwendungen

Die 24V Desktop-Netzteilserie eignet sich für elektronische Systeme, deren Eingangsspezifikation eine geregelte 24V-Gleichstromversorgung verlangt. Abhängig vom Leistungsbedarf können unterschiedliche Modelle für kompakte Elektronik oder leistungsintensivere industrielle Systeme ausgewählt werden.

Typische Anwendungsszenarien umfassen:

• Industrielle Steuerungen

• Automatisierungsgeräte

• Maschinensteuerungen

• Kommunikationsgeräte

• Netzwerk- und Überwachungstechnik

• Sensor- und Messsysteme

• Embedded-Computing-Systeme

• Elektronische Steuergeräte

• Industrielle Peripheriegeräte

• Professionelle elektronische Systeme

Für industrielle Einsatzbereiche bietet die Stromversorgung für industrielle Geräte einen anwendungsbezogenen Referenzpunkt für die Auswahl und Integration externer AC/DC-Stromversorgungen.

Die konkrete Eignung sollte anhand der Eingangsspannung des Endgeräts, des maximalen Strombedarfs, möglicher Lastspitzen und der mechanischen Einbausituation geprüft werden.

6. DC-Stecker und Kabeloptionen

Die DC-Anschlusskonfiguration ist ein wesentlicher Auswahlparameter für die 24V-Netzteilserie. Neben der passenden Ausgangsspannung muss die Steckverbindung mechanisch und elektrisch mit dem Endgerät kompatibel sein.

Je nach Modell und Plattform können unterschiedliche DC-Stecker verfügbar sein. Bei der Auswahl sollten insbesondere folgende Eigenschaften geprüft werden:

• Außendurchmesser und Innendurchmesser

• Steckerlänge und mechanische Bauform

• Ausgangspolarität

• Strombelastbarkeit von Stecker und Kabel

• Kabelquerschnitt und Kabellänge

• Anforderungen an Zugentlastung und mechanische Befestigung

Bei entsprechenden Desktop-Modellen beträgt die Standard-Ausgangskabellänge häufig 1,2m; die konkrete Ausführung muss für die jeweilige SKU bestätigt werden. Für OEM- und ODM-Projekte können kundenspezifische Kabel- und Anschlusskonfigurationen geprüft werden.

Der Leitfaden zur Auswahl der richtigen DC-Steckergröße erläutert wichtige Kriterien für die Auswahl eines geeigneten DC-Anschlusses.

Auch auf der AC-Seite können Einlass und Netzkabel abhängig von Modell, Zielmarkt und Projektanforderungen variieren.

7. Schutzfunktionen

Je nach Produktausführung können Netzteile der 24V-Serie mit verschiedenen Schutzfunktionen ausgestattet sein. Zu den typischen Funktionen zählen:

OVP – Überspannungsschutz: Unterstützt den Schutz vor einer unzulässig hohen Ausgangsspannung.

OCP – Überstromschutz: Unterstützt den Schutz bei übermäßigem Ausgangsstrom oder Überlast.

SCP – Kurzschlussschutz: Unterstützt den Schutz bei einem Kurzschluss am Ausgang.

OTP – Übertemperaturschutz: Unterstützt den Schutz bei übermäßiger Betriebstemperatur.

Die Verfügbarkeit und Auslösecharakteristik dieser Schutzfunktionen sind modellabhängig. Bei Anwendungen mit hoher Dauerlast sollten die relevanten technischen Daten vor der Integration geprüft werden.

8. OEM- und ODM-Stromversorgungslösungen

Guangdong QINX unterstützt internationale B2B-Kunden bei der Auswahl und Entwicklung von AC/DC-Stromversorgungslösungen für unterschiedliche Geräteplattformen.

Abhängig von technischer Machbarkeit, Modell und Projektumfang können unter anderem folgende Parameter spezifiziert oder angepasst werden:

• Ausgangsspannung und Ausgangsstrom

• Ausgangsleistung

• DC-Stecker und Polarität

• DC-Kabellänge und Kabelkonfiguration

• AC-Einlass und Netzkabel

• Gehäuseausführung und Farbe

• Produktetikett und Kundenlogo

• Verpackung und projektbezogene Kennzeichnung

Für individuelle Anforderungen bietet die kundenspezifische Netzteilfertigung von Guangdong QINX Informationen zu technischen Anpassungen, Entwicklungsunterstützung und Serienfertigung.

Bei OEM-/ODM-Projekten sollten elektrische Anforderungen, Steckverbinder, Kabelbelastbarkeit, thermische Bedingungen und Zielmarktanforderungen frühzeitig definiert werden. So lässt sich beurteilen, ob ein bestehendes Modell geeignet ist oder eine kundenspezifische Konfiguration erforderlich wird.

9. Fertigungs- und Entwicklungsunterstützung

Anforderungsanalyse

Zu Beginn eines Projekts werden die Eingangsspezifikationen des Endgeräts, der erforderliche Ausgangsstrom, der Leistungsbedarf, die Anschlusskonfiguration und die Betriebsumgebung bewertet.

Technische Konfiguration

Auf Grundlage der bestätigten Anforderungen wird geprüft, welche Produktkonfiguration infrage kommt. Elektrische Parameter, mechanische Abmessungen und Anschlussanforderungen werden dabei gemeinsam betrachtet.

Muster und Validierung

Falls im Projekt vorgesehen, können Muster zur Prüfung der elektrischen Kompatibilität und mechanischen Integration eingesetzt werden. Prüfkriterien und Freigabeverfahren werden entsprechend den vereinbarten Anforderungen festgelegt.

Serienproduktion

Nach technischer Freigabe kann die Fertigung gemäß der bestätigten Produktspezifikation und den vereinbarten Qualitätsanforderungen erfolgen.

Projektbezogene Unterstützung

Kabel, Steckverbinder, Produktkennzeichnung und Verpackung können im Rahmen der verfügbaren Anpassungsmöglichkeiten in die Projektplanung einbezogen werden.

10. Zertifizierungs- und Compliance-Informationen

Die erforderlichen Zertifizierungen hängen von der konkreten SKU, der Produktausführung und dem vorgesehenen Zielmarkt ab. Je nach Modell und Marktanforderung können beispielsweise UL, cUL, FCC, CE, RoHS, DOE Level VI, UKCA, PSE, SAA oder CB relevant sein.

Diese Angaben stellen keine pauschale Zertifizierungszusage für die gesamte 24V-Serie dar. Der tatsächliche Zertifizierungsstatus, der Geltungsbereich und die anwendbaren Prüfanforderungen müssen für das konkrete Modell bestätigt werden.

Bei B2B-Projekten empfiehlt es sich, Compliance-Anforderungen bereits vor der Musterfreigabe und Serienplanung festzulegen.

11. FAQ

1. Welche Ausgangsspannung bietet die 24V Desktop-Netzteilserie?

Die Produktfamilie ist für 24V DC ausgelegt. Die konkrete Ausgangsstromstärke und Nennleistung hängen vom jeweiligen Modell ab.

2. Welche Leistungsstufen sind verfügbar?

Die Produktfamilie deckt einen Leistungsbereich von 1W bis 420W ab. Welche einzelnen Leistungsstufen tatsächlich verfügbar sind, muss anhand der aktuellen Modellübersicht bestätigt werden.

3. Welche Modelle sind mit Active PFC ausgestattet?

Gemäß der vorgesehenen Auswahlregel sind Modelle ab 200W Ausgangsleistung oder ab 12,5A Ausgangsstrom für Active PFC vorgesehen. Die tatsächliche Ausstattung muss anhand der technischen Spezifikation der konkreten SKU bestätigt werden.

4. Können DC-Stecker und Kabellängen angepasst werden?

Je nach Modell und Projektanforderungen können unterschiedliche DC-Stecker und Kabelkonfigurationen geprüft werden. Entscheidend sind mechanische Kompatibilität, Polarität und die erforderliche Strombelastbarkeit.

5. Unterstützt Guangdong QINX kundenspezifische Netzteilprojekte?

Guangdong QINX unterstützt B2B-Projekte zur Auswahl und Anpassung von Stromversorgungslösungen. Die verfügbaren Anpassungen und der konkrete Projektumfang müssen individuell abgestimmt werden. Weitere allgemeine Produktinformationen finden sich im FAQ-Bereich von Guangdong QINX.

12. Technische Ressourcen

Bei der Auswahl eines 24V-Netzteils sollten Spannung, Strom, Leistung, DC-Stecker, Polarität und Einsatzbedingungen gemeinsam geprüft werden.

Für eine erste elektrische Bewertung gilt:

24V × Ausgangsstrom (A) = Ausgangsleistung (W)

Das Netzteil muss die erforderliche Ausgangsspannung bereitstellen und über eine ausreichende Stromkapazität für den vorgesehenen Betrieb verfügen. Bei einer geregelten Konstantspannungsversorgung zieht das angeschlossene Gerät normalerweise den Strom, den es entsprechend seiner Last benötigt.

Neben den elektrischen Daten sind auch Kabelquerschnitt, Steckverbinderbelastbarkeit, Wärmeabfuhr und Betriebsdauer relevant. Weiterführende Informationen zu Stromversorgungstechnologie und Auswahlkriterien bietet der technische Blog von Guangdong QINX.

13. Produktzusammenfassung

Die 24V 1W–420W AC/DC Desktop-Netzteilserie von Guangdong QINX bietet externe Stromversorgungslösungen für elektronische Geräte und professionelle B2B-Anwendungen mit 24V DC-Eingang.

Die Produktfamilie umfasst verschiedene Leistungsstufen und Ausgangsstrombereiche. Je nach Modell können Anschlusskonfigurationen, Kabeloptionen, Schutzfunktionen und weitere technische Eigenschaften variieren.

Für die Auswahl eines geeigneten Netzteils sind insbesondere die benötigte Ausgangsleistung, der maximale Betriebsstrom, die DC-Anschlusskonfiguration, die Betriebsbedingungen und die erforderlichen Compliance-Anforderungen zu berücksichtigen.

14. Individuelle Stromversorgung für Ihr Projekt

Wenn Ihr Gerät eine 24V AC/DC-Stromversorgung mit einem bestimmten Ausgangsstrom, einer definierten Kabellänge, einem passenden DC-Stecker oder einer kundenspezifischen Produktkennzeichnung benötigt, kann Guangdong QINX die technischen Anforderungen im Rahmen eines B2B-Projekts bewerten.

Für eine technische Anfrage sollten möglichst die erforderliche Ausgangsspannung, der maximale Strombedarf, die Nennleistung, der DC-Stecker, die Polarität, die Kabellänge, die Eingangsspezifikation, die Betriebsumgebung und der Zielmarkt angegeben werden.

Auf dieser Grundlage kann geprüft werden, ob ein verfügbares Modell geeignet ist oder ob eine kundenspezifische OEM-/ODM-Konfiguration erforderlich wird.
